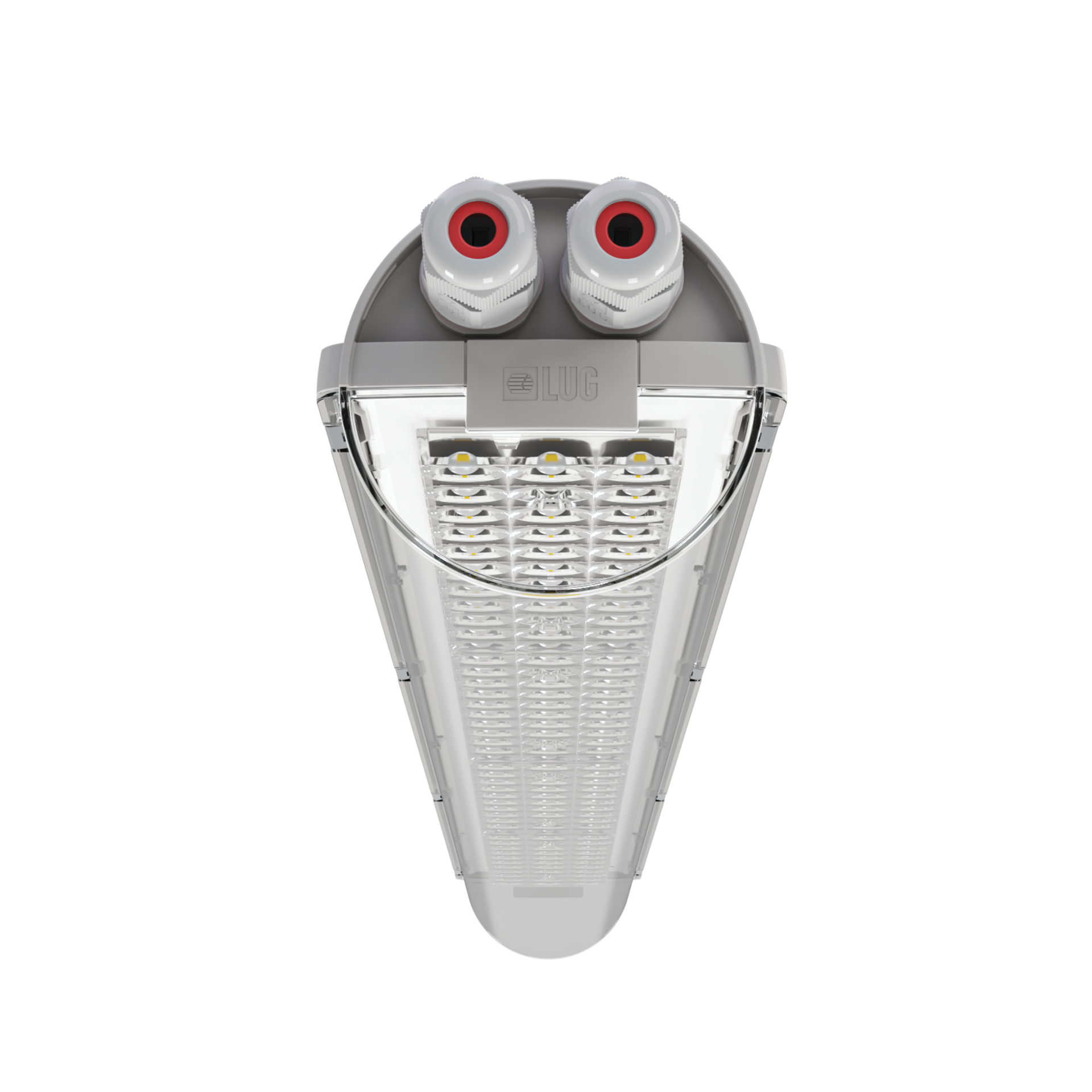

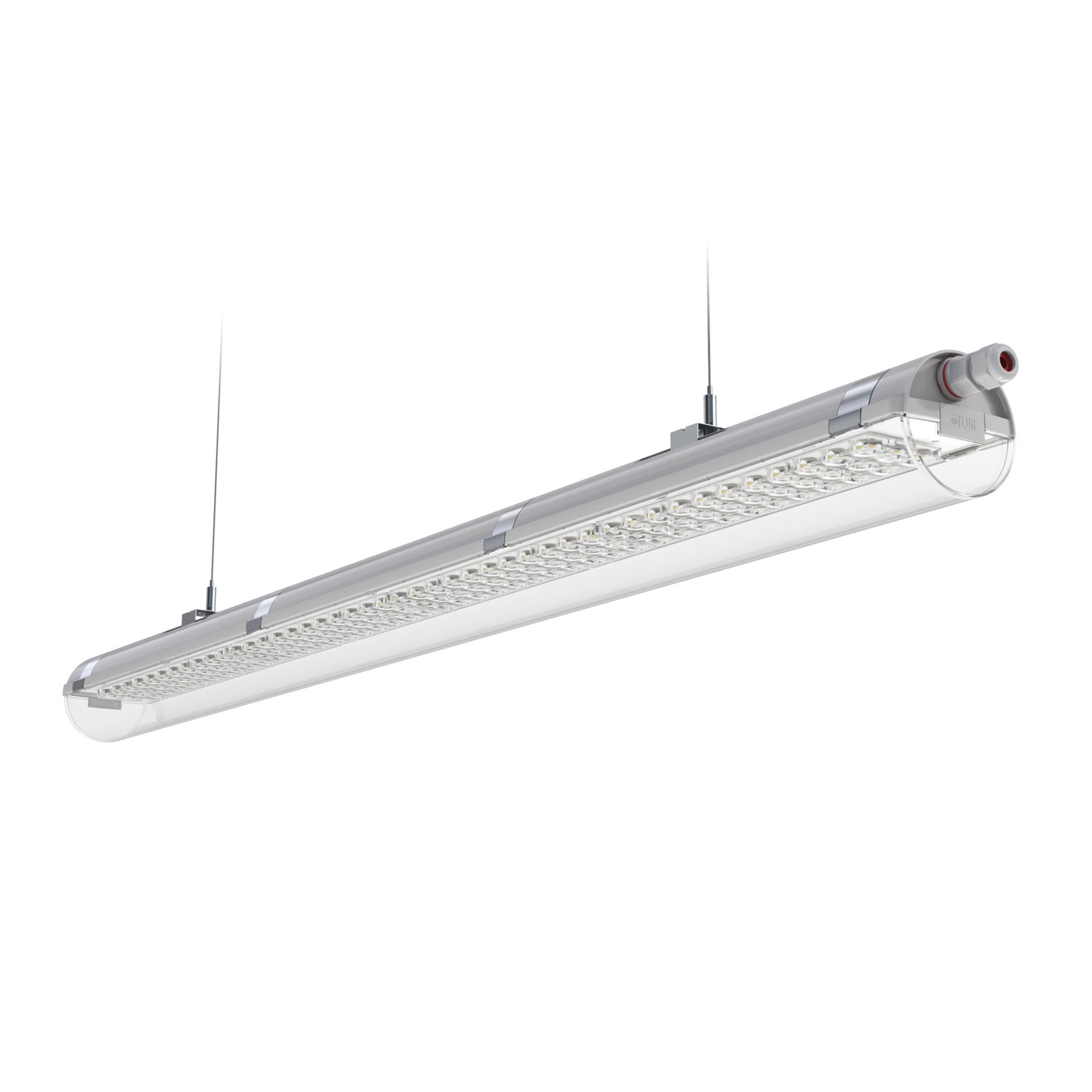

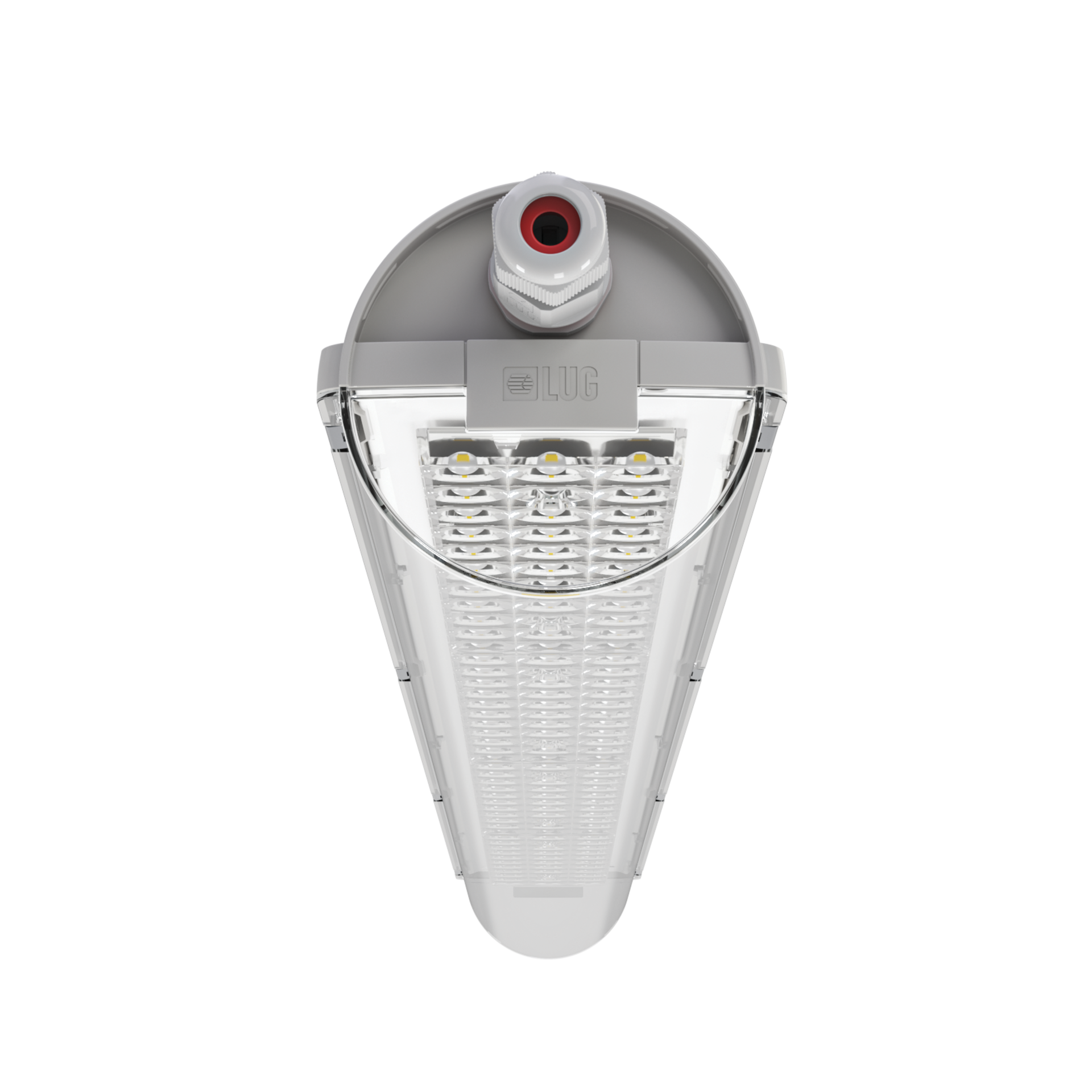

ATLANTYK 2.0 OPTI LED
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do montażu wewnątrz obiektów przemysłowych i architektonicznych.



Wysoka skuteczność do 138 lm/W
Bezobsługowa eksploatacja
Doskonałe połączenie estetyki i ergonomii
Idealna oprawa do ciężkich warunków pracy
Możliwość sterowania natężeniem oświetlenia
Dostępny w wielu wariantach
Łatwy i szybki montaż
Nowoczesny design
Niezawodność
Pasywny system chłodzenia
Prosty jednoosobowy montaż

Zastosowanie

elektrownie, hale magazynowe, hale montażowe, hale produkcyjne, magazyny, młyny, parkingi, przemysł drzewno-papierniczy, warsztaty

Dostępne na zamówienie

czujnik zmierzchu, możliwość współpracy z centralną baterią, radarowy czujnik ruchu

Zakres strumienia świetlnego

4500 - 6200 [lm]

Zróżnicowana temperatura barwowa

4000 [K]

Dane mechaniczne

Montaż
zwieszany, na łańcuszkach, na zawieszeniu linkowym (na zamówienie), bezpośrednio na suficie, przy pomocy uchwytów (w komplecie), na ścianie pionowo (złączem do dołu) przy pomocy uchwytów (w komplecie), na ścianie poziomo przy pomocy uchwytów (na zamówienie)
Kolor oprawy

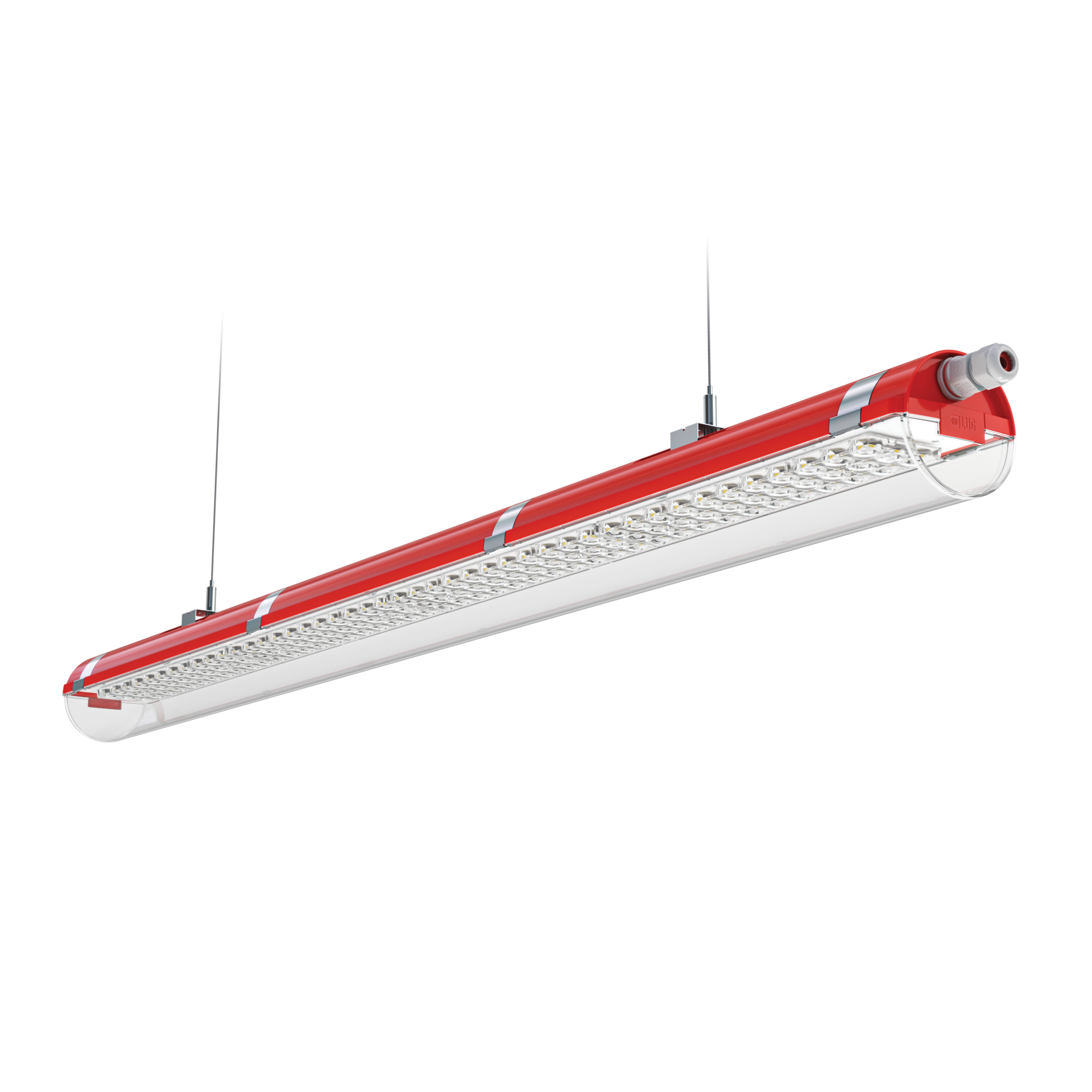

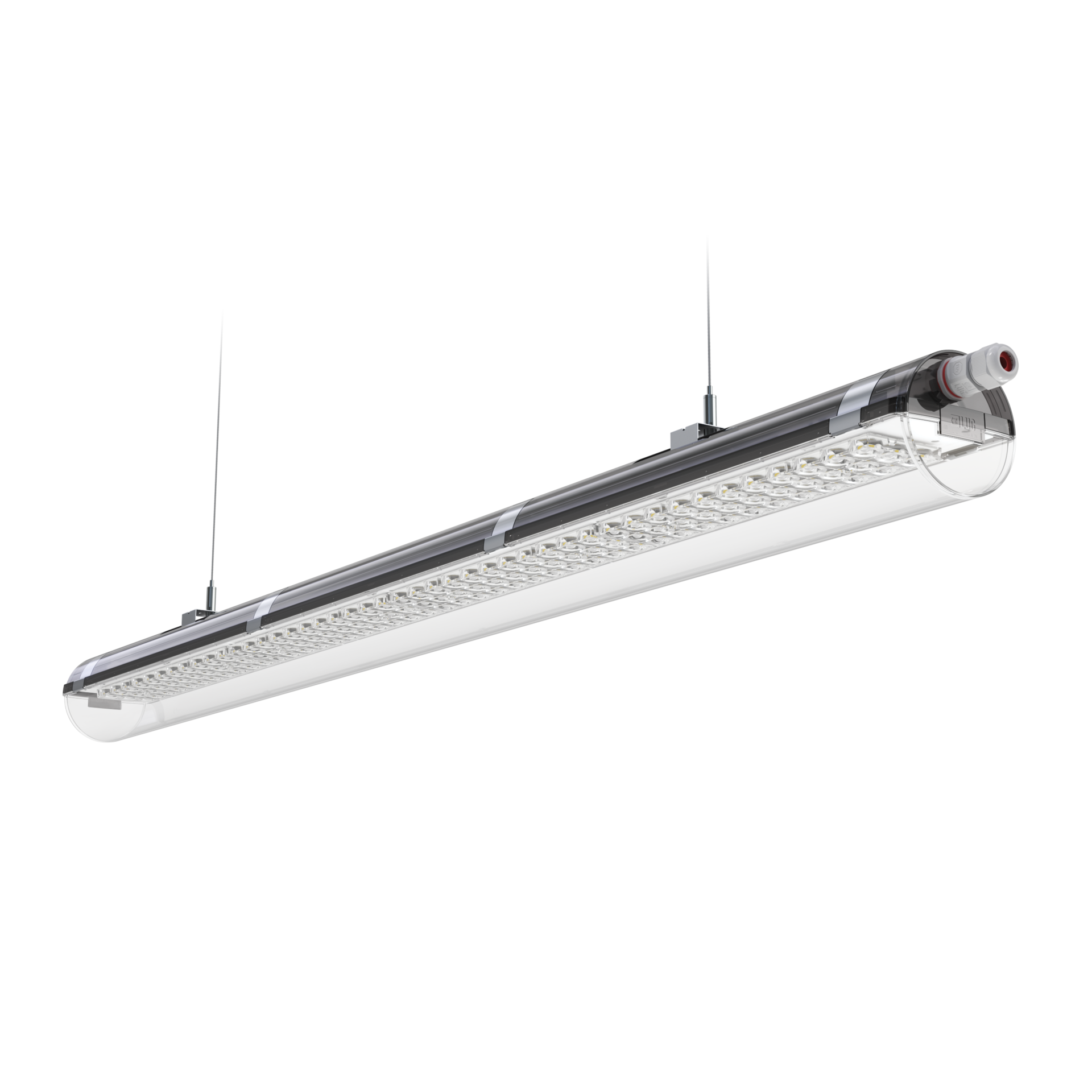

czarny przezroczysty, czerwony, czerwony przezroczysty, grafit, jasnoszary
Zakres temperatury pracy
-25 ... +35, 0 ... +30, 0 ... +35
RAL
3020, 7024, 7035
Obudowa
poliwęglan
Typ
EASY CONNECT, EASY CONNECT + okablowanie przelotowe 5-polowe

Dane elektryczne

Sprawność zasilacza
≤90%
Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
34 - 50
Prąd wyjściowy [mA]
250, 350
Rodzaj osprzętu
DALI, DALI + okablowanie przelotowe 5x1,5 mm², EASY CONNECT, EM 3h ELIPTICAL, EM 3h EXTRA WIDE, EM 3h WIDE, STANDARD, STANDARD + okablowanie przelotowe 5x1,5 mm²
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
13 - 35
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
24 - 56
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
89

Dane optyczne

Sposób świecenia
bezpośredni
Klosz
poliwęglan
Temperatura barwowa [K]
4000
Kąt świecenia
2xAS, 30°, 60°
CRI/Ra
≥80
UGR
<22
Strumień oprawy [lm]
4500 - 6200
Skuteczność [lm/W]
120 - 138

Dane ogólne

Informacje dodatkowe
klosz przezroczysty, CRI/Ra ≥80
Uwagi
w celu zastosowania oprawy w środowisku agresywnym, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG
Żywotność L80B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxH Wymiary montażowe [mm] D Ilość na palecie Masa netto [kg]
1245x100x90 766 105 1.7
1245x100x90 766 105 1.8
1245x100x90 766 105 2.8
X

Dostępne warianty

Kod
Użycie
Wewnętrzne
Zewnętrzne
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
DALI
DALI + okablowanie przelotowe 5x1,5 mm²
EASY CONNECT
EM 3h ELIPTICAL
EM 3h EXTRA WIDE
EM 3h WIDE
STANDARD
STANDARD + okablowanie przelotowe 5x1,5 mm²
Sposób montażu
bezpośrednio na suficie
na zawieszeniu linkowym (na zamówienie)
na łańcuszkach
na ścianie pionowo (złączem do dołu) przy pomocy uchwytów (w komplecie)
na ścianie poziomo przy pomocy uchwytów (na zamówienie)
przy pomocy uchwytów (w komplecie)
zwieszany
Kąt świecenia
2xAS
30°
60°
Kolor oprawy
czarny przezroczysty
czerwony
czerwony przezroczysty
grafit
jasnoszary
Czas pracy awaryjnej
-
3h
Rozsył światła
podwójnie asymetryczny
symetryczny-szeroki
symetryczny-średni
Wyczyść filtry
Porównaj Kod Rodzaj osprzętu Kąt świecenia Kolor oprawy Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Zakres temperatury pracy Czas pracy awaryjnej
090400.3L08.113 DALI, EASY CONNECT 30° jasnoszary 34 4600 135 -25 ... +35 -
090400.3L08.113.938 DALI + okablowanie przelotowe 5x1,5 mm², EASY CONNECT 30° jasnoszary 34 4600 135 -25 ... +35 -
090400.3L08.114 DALI, EASY CONNECT 60° jasnoszary 34 4500 132 -25 ... +35 -
090400.3L08.114.938 DALI + okablowanie przelotowe 5x1,5 mm², EASY CONNECT 60° jasnoszary 34 4500 132 -25 ... +35 -
090400.3L08.115 DALI, EASY CONNECT 2xAS jasnoszary 34 4700 138 -25 ... +35 -
090400.3L08.115.938 DALI + okablowanie przelotowe 5x1,5 mm², EASY CONNECT 2xAS jasnoszary 34 4700 138 -25 ... +35 -
090400.3L08.123 DALI, EASY CONNECT 30° grafit 34 4600 135 -25 ... +35 -
090400.3L08.123.938 DALI + okablowanie przelotowe 5x1,5 mm², EASY CONNECT 30° grafit 34 4600 135 -25 ... +35 -
090400.3L08.124 DALI, EASY CONNECT 60° grafit 34 4500 132 -25 ... +35 -
090400.3L08.124.938 DALI + okablowanie przelotowe 5x1,5 mm², EASY CONNECT 60° grafit 34 4500 132 -25 ... +35 -
Porównaj zaznaczone
Pokazano 10 / 210
Pokaż wszystkie
Oprawy nie są przeznaczone do montażu w miejscach wystawionych na działanie warunków atmosferycznych, w myjniach samochodowych, w pomieszczeniach, w których stosuje się mycie myjkami ciśnieniowymi, w pomieszczeniach inwentarskich, w środowiskach agresywnych itp.
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.
