LCS HIGHBAY ROUND

Oprawa przemysłowa przeznaczona do oświetlania obiektów o dużej powierzchni. Przeznaczona do zastosowań wymagających montażu pojedynczego wiszącego. Unikalna konstrukcja z możliwością regulacji strumienia świetlnego, temperatury barwowej i kąta rozsyłu światła.

Doskonałe połączenie estetyki i ergonomii

Łatwy i szybki montaż

Nowoczesny design

Niezawodność

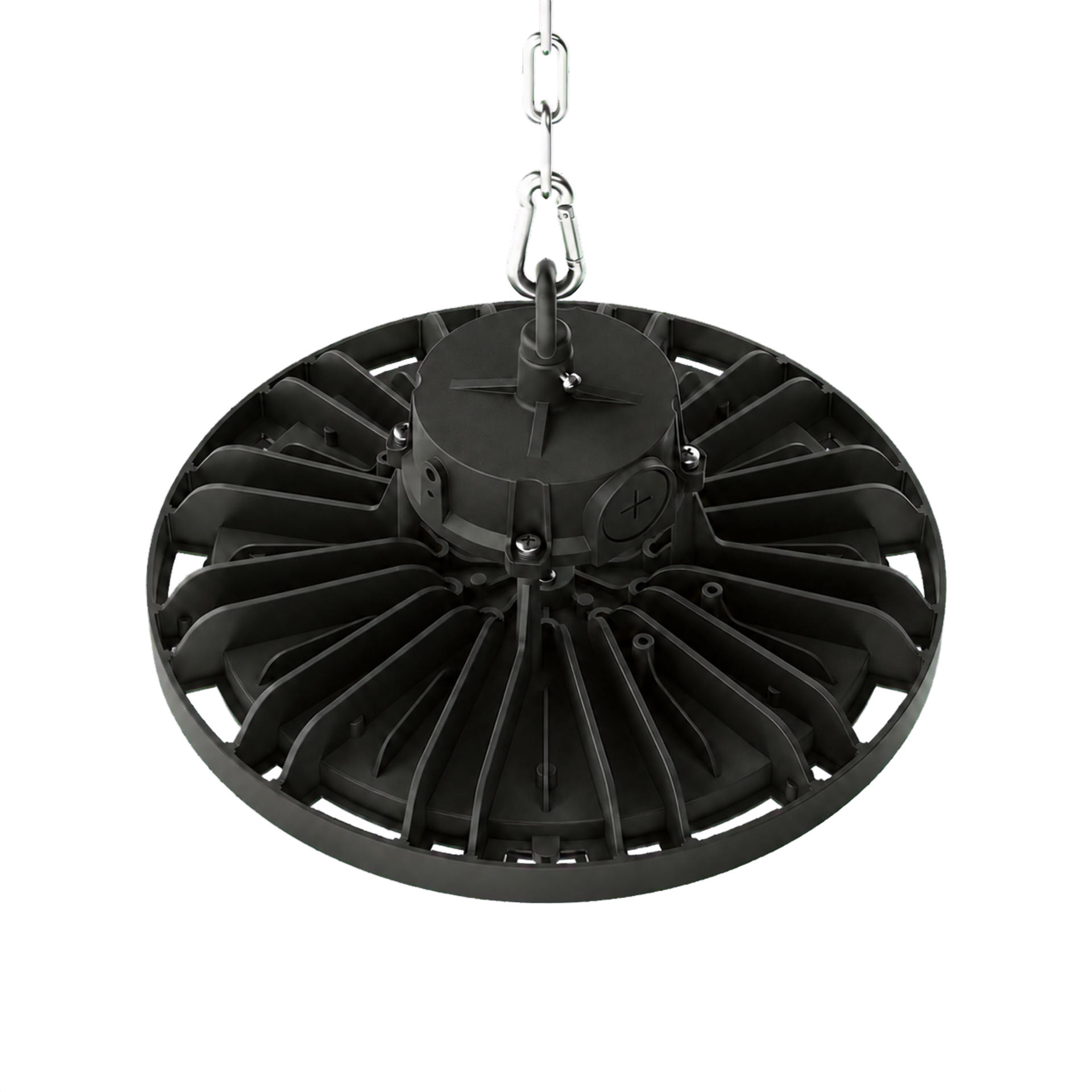

Pasywny system chłodzenia

Prosty jednoosobowy montaż

Wysoka skuteczność do 195 lm/W

Zastosowanie

elektrownie, hale magazynowe, hale montażowe, hale produkcyjne, magazyny, młyny, parkingi, przemysł drzewno-papierniczy, warsztaty

Zakres strumienia świetlnego

22000 - 34700 [lm]

Zróżnicowana temperatura barwowa

4000 [K]

Dane mechaniczne

Montaż

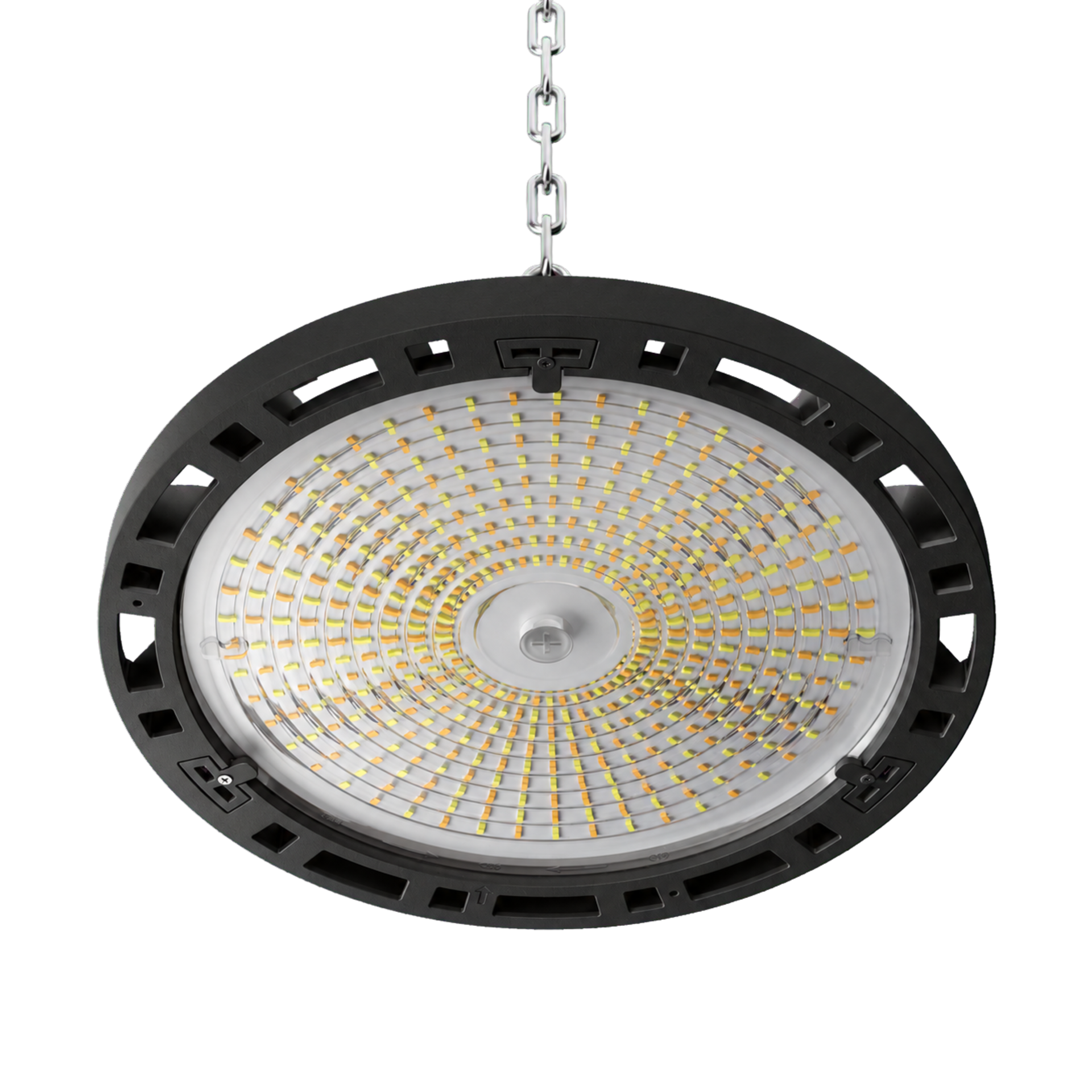

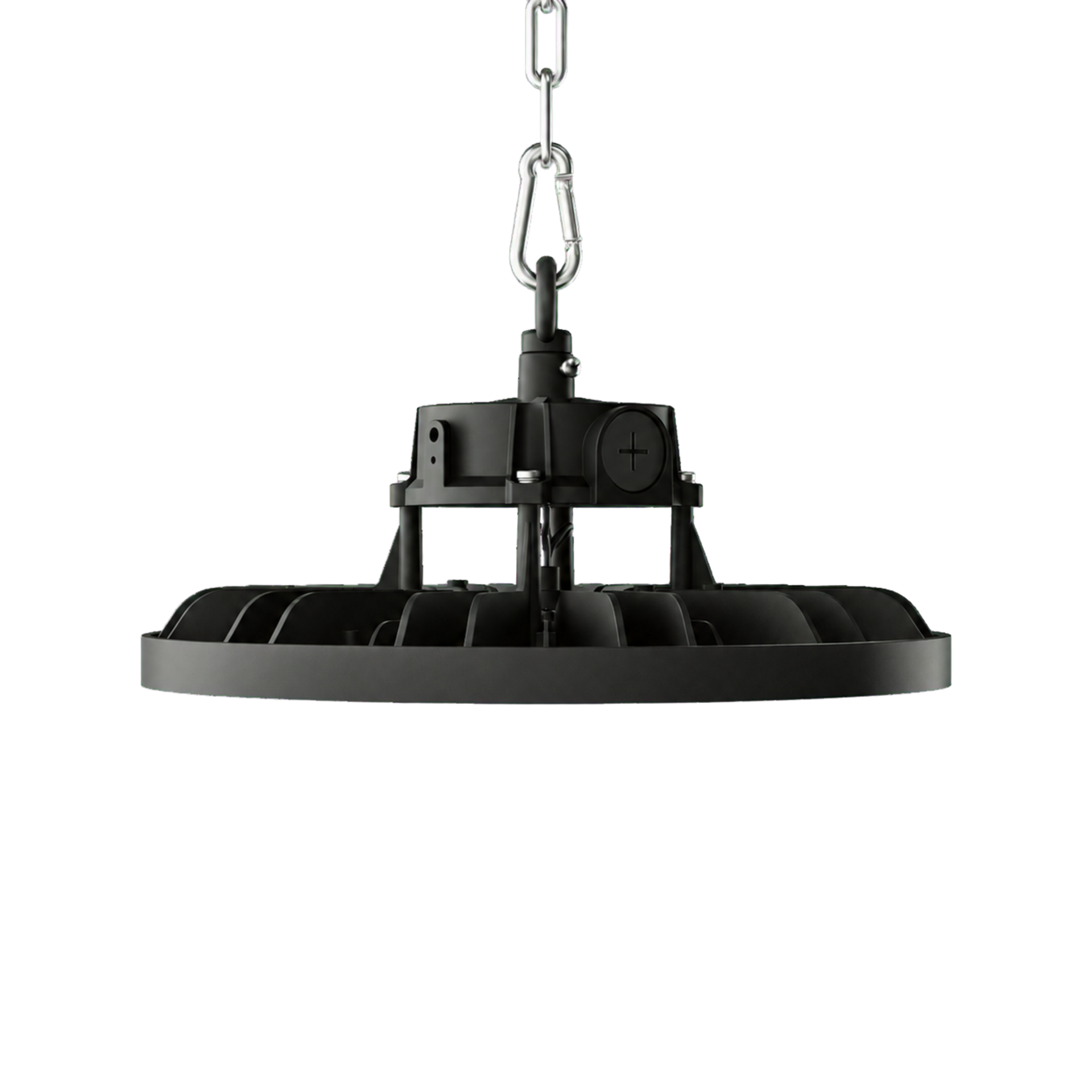

zwieszany

Kolor oprawy

szary

Zakres temperatury pracy [°C]

-40 ... +50

RAL

7035

Obudowa

aluminium wtryskiwane wysokociśnieniowo, tworzywo sztuczne

Dane elektryczne

Zasilanie

220-240V 50/60Hz

Zawiera źródło światła

tak

Moc oprawy [W]

113 - 198

Prąd wyjściowy [mA]

700

Współczynnik mocy zasilacza [λ]

0,97

Rodzaj osprzętu

DALI, ED dip-switch*

Źródło światła

LED

Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)

Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)

Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)

Dane optyczne

Rozsył światła

symetryczny

Sposób świecenia

bezpośredni

Typ optyki

soczewka

Temperatura barwowa [K]

4000

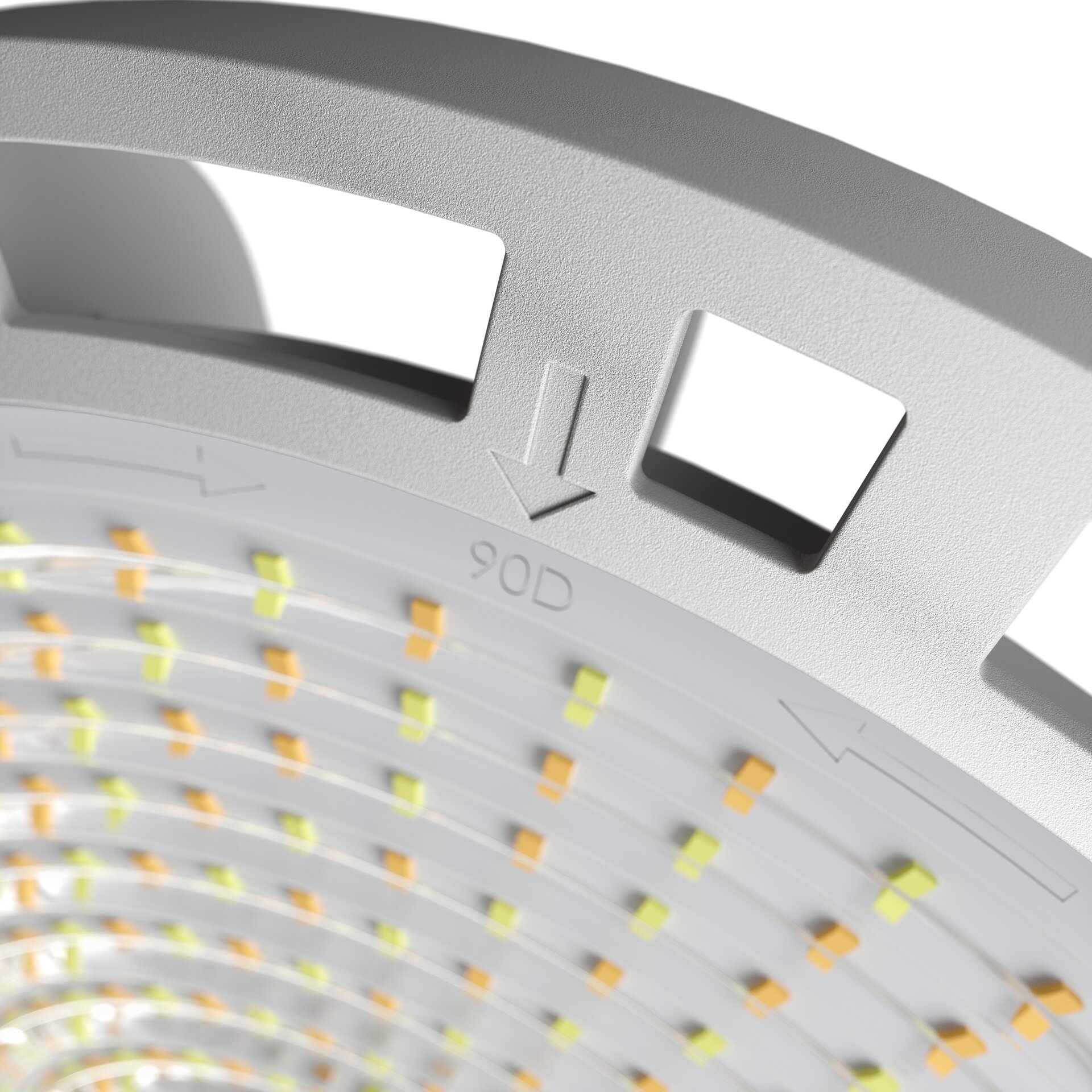

Kąt świecenia

90°

CRI/Ra

Kroki MacAdama

ULOR / DLOR

0/100

Strumień oprawy [lm]

22000 - 34700

Skuteczność [lm/W]

175 - 195

Grupa ryzyka fotobiologicznego

RG1

SVM

≤0,4

PstLM

≤1

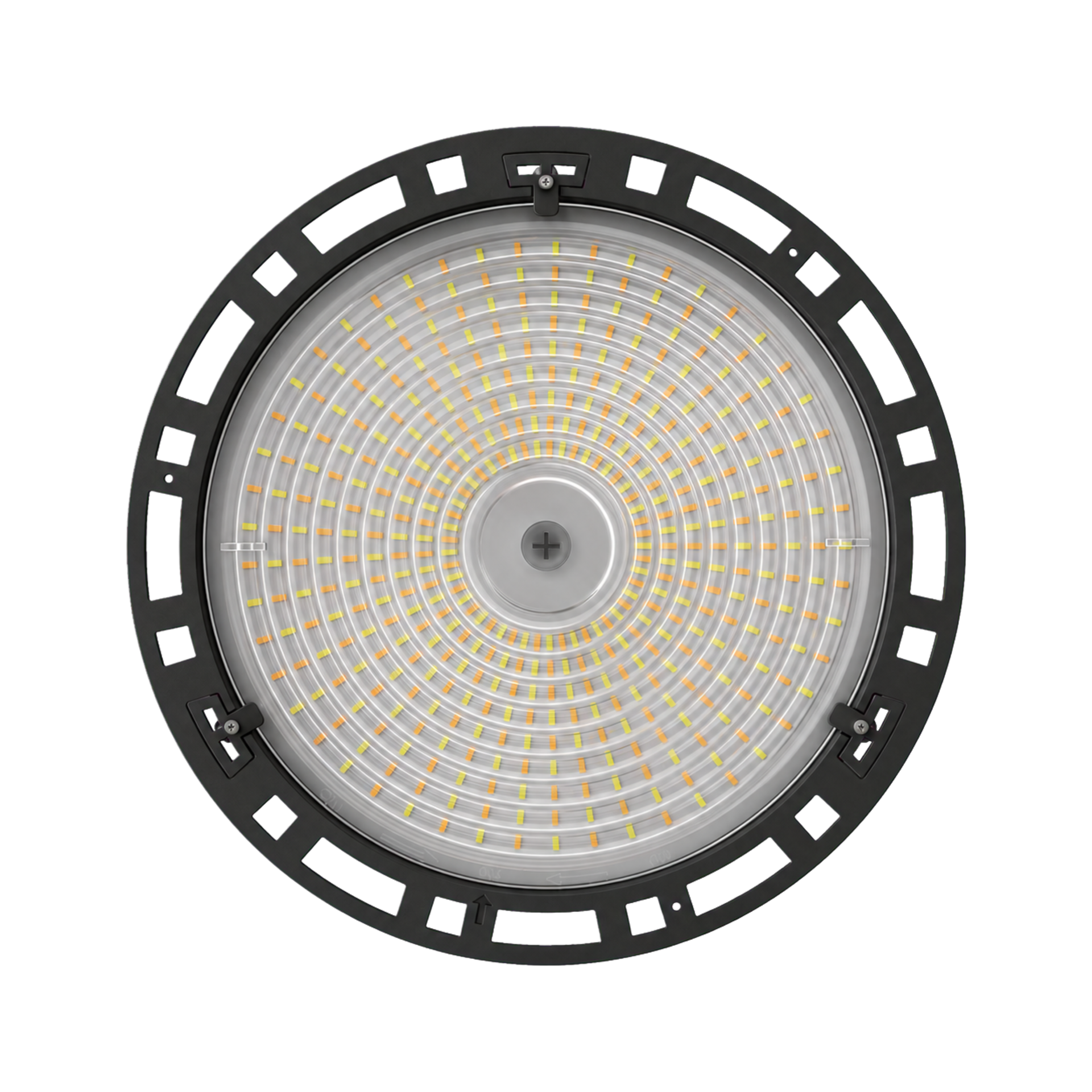

Ilość diod LED

576

Dane ogólne

Informacje dodatkowe

oprawa wyposażona w przewód zasilający o długości 0,3 m

Uwagi

Wymagane użycie złącza 150190.01589 (DALI); DIP SWITCH* - Ustawienia fabryczne według parametrów na karcie katalogowej. Możliwe ustawienia dodatkowe wskazane w instrukcji montażu i na schemacie (grafika).

Żywotność L80B10

100 000 h

Gwarancja

5 lat

Wymiary

Wymiary [mm] LxWxH	Ilość na palecie	Ilość w opakowaniu	Masa netto [kg]
330x330x140	78	1	2.6

Dostępne warianty

Porównaj	Kod	Rodzaj osprzętu	Odporność mechaniczna	Kolor oprawy	Moc oprawy [W]	Strumień oprawy [lm]	Skuteczność [lm/W]	Zakres temperatury pracy [°C]
	090622.3L02.001	DALI	IK08	szary	198	34700	175	-40 ... +50
	090622.5L01.001	ED dip-switch*	IK08	szary	113	22000	195	-40 ... +50

Porównaj zaznaczone

* Szczegółowe informacje znajdują się w instrukcji montażu/na schemacie.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.
