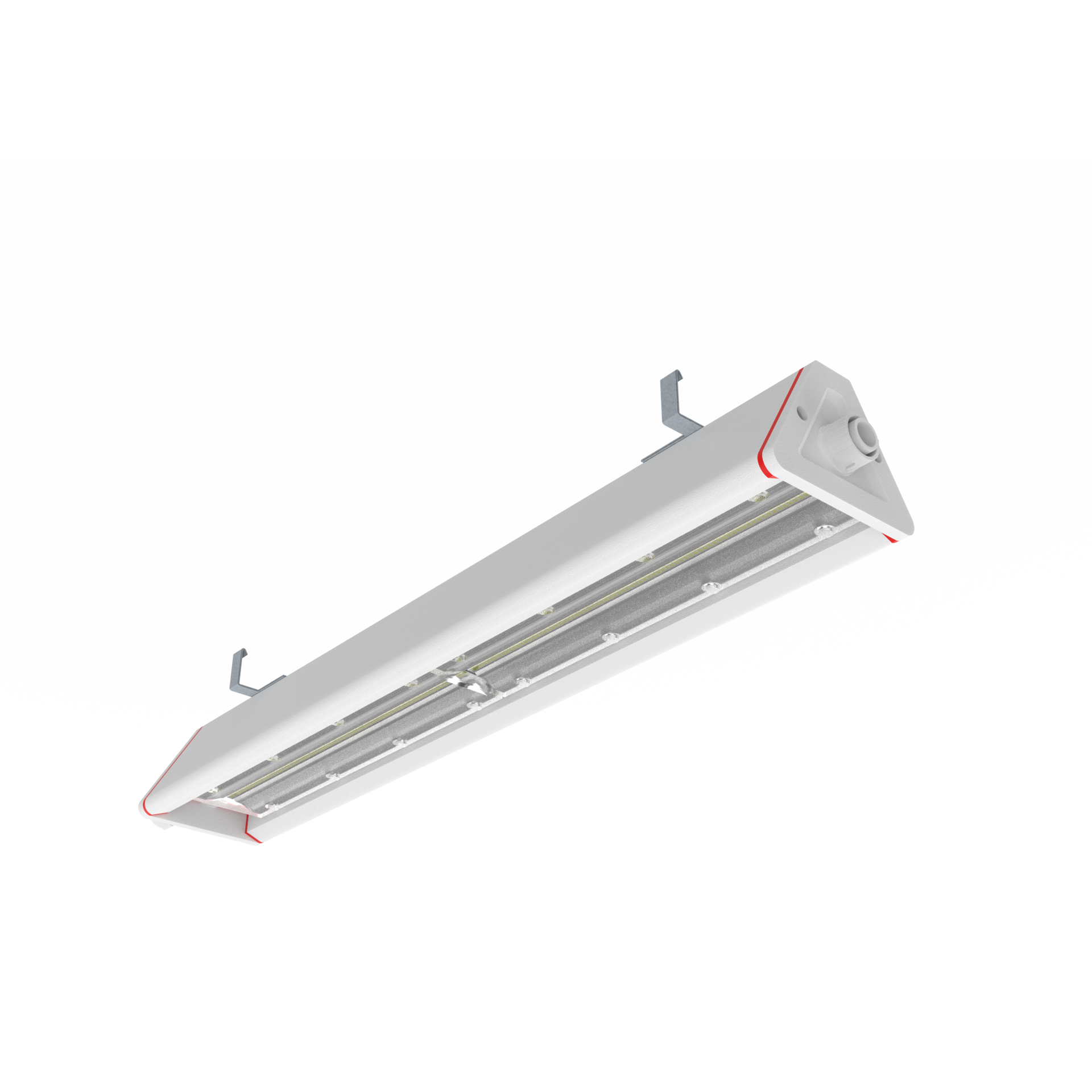

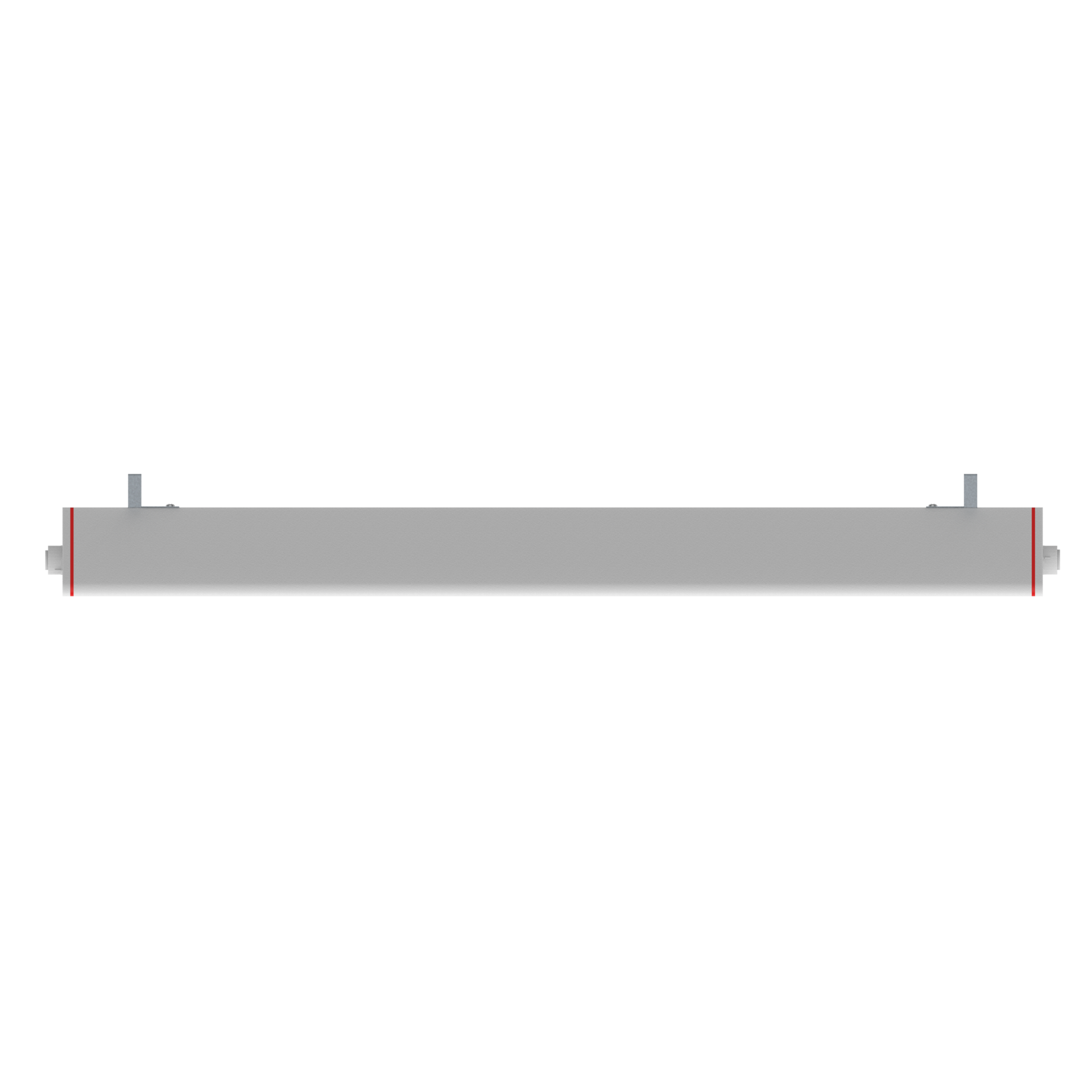

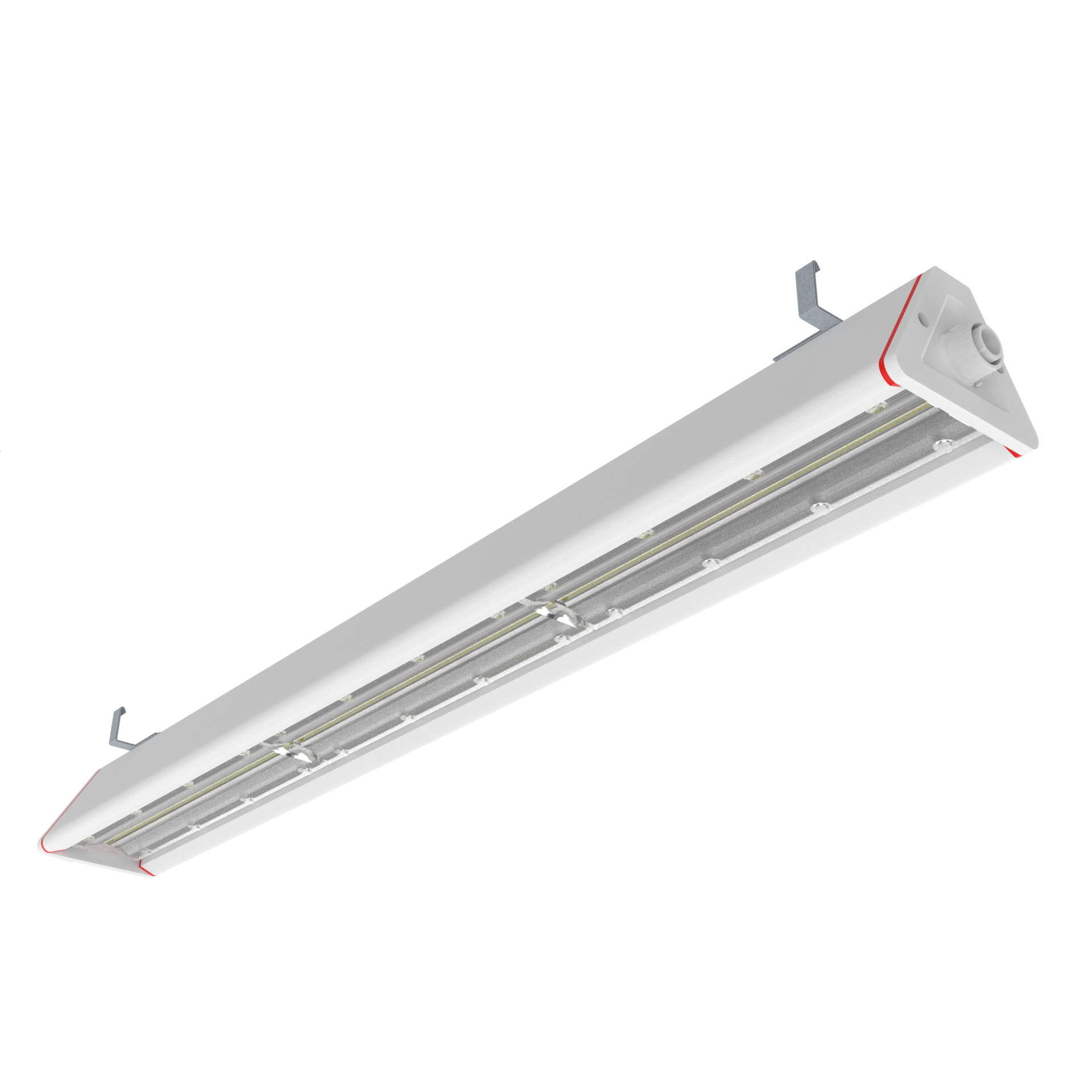

TRIPROOF LINE

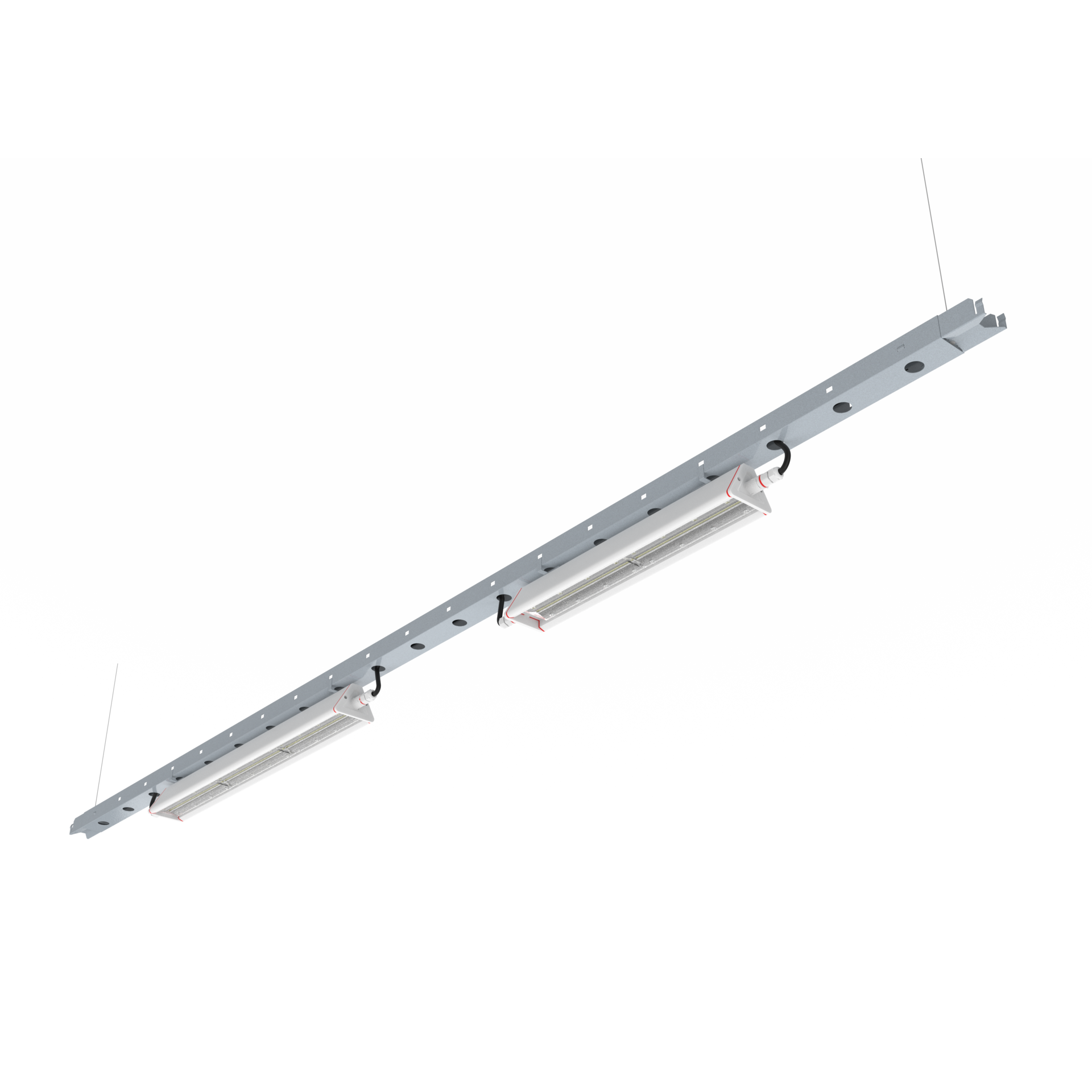

Nowoczesna oprawa do szybkiego montażu na źródło światła LED; konstrukcja oprawy umożliwia szybkie i łatwe łączenie w długie ciągi świetlne, dysponując łatwo wymiennymi modułami oświetleniowymi.



Wysoka skuteczność do 158 lm/W
Uniwersalny design
Perfekcyjne oświetlenie powierzchni sprzedażowej
Łatwy i szybki montaż
Prosty jednoosobowy montaż

Zastosowanie

centra logistyczne, ciągi komunikacyjne, hale magazynowe, hale produkcyjne, magazyny, supermarkety

Zakres strumienia świetlnego

15100 - 22700 [lm]

Zróżnicowana temperatura barwowa

4000 [K]

Dane mechaniczne

Montaż
zwieszany, na zawieszeniu linkowym (na zamówienie), na łańcuszkach (na zamówienie), przy pomocy uchwytów (na zamówienie)
Kolor oprawy
biały
Zakres temperatury pracy [°C]
-40 ... +45
Obudowa
aluminium, blacha stalowa

Dane elektryczne

Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
97 - 144
Prąd wyjściowy [mA]
430, 650
Współczynnik mocy zasilacza [λ]
0.97
Rodzaj osprzętu
DALI, ED
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
5 - 7
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
8 - 11
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
13 - 18

Dane optyczne

Rozsył światła
eliptyczny
Sposób świecenia
bezpośredni
Typ optyki
soczewka
Temperatura barwowa [K]
4000
Kąt świecenia
90°x110°
CRI/Ra
80
ULOR / DLOR
0/100
Strumień oprawy [lm]
15100 - 22700
Skuteczność [lm/W]
156 - 158
SVM
≤0,4
PstLM
≤1
Ilość diod LED
234

Dane ogólne

Uwagi
do zasilenia każdego ciągu świetlnego należy zamówić STARTER KIT; w zależności od rodzaju montażu, należy wybrać i zamówić odpowiedni uchwyt montażowy (akcesoria)
Żywotność L70B10
102 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxH Masa netto [kg]

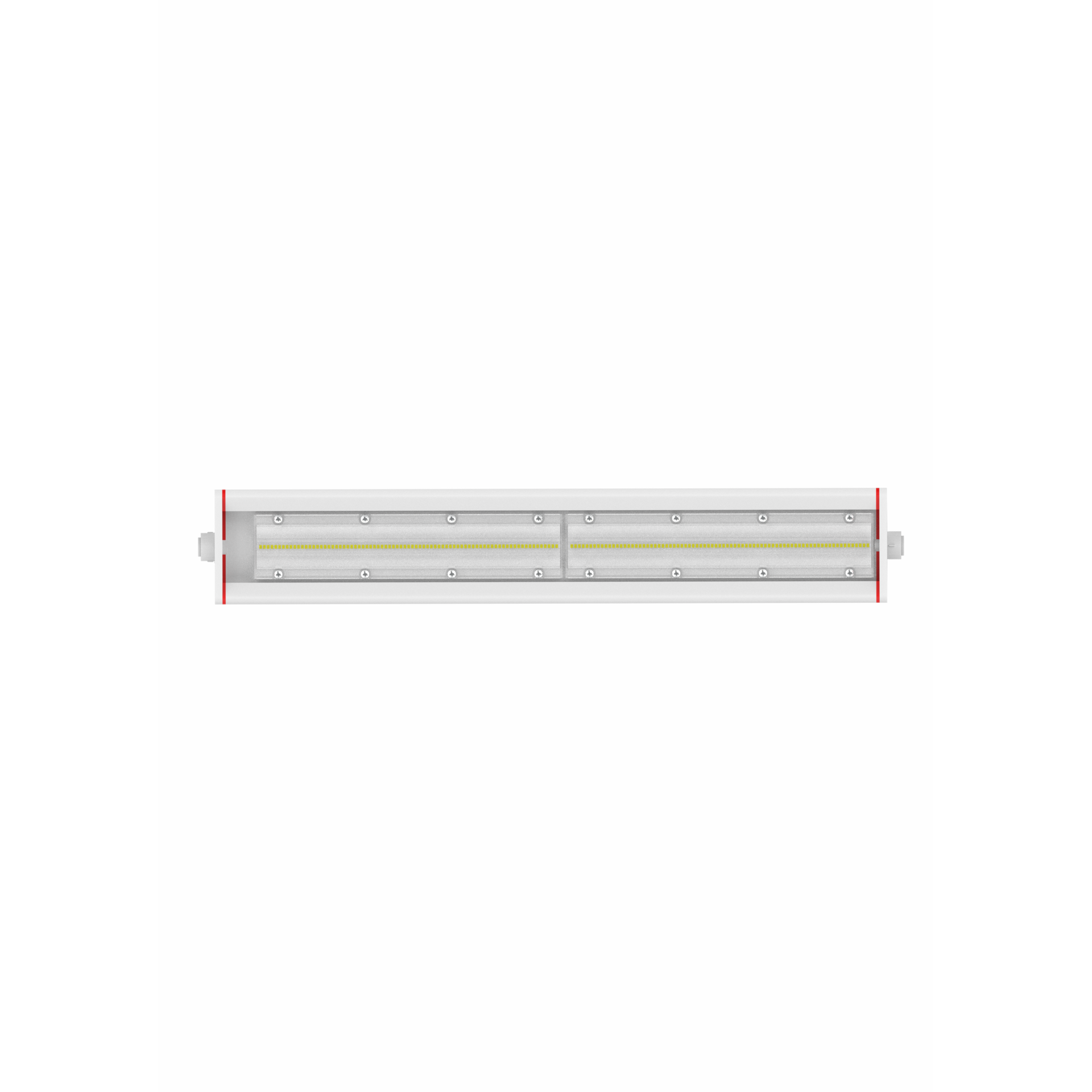

592x106x79 2.5

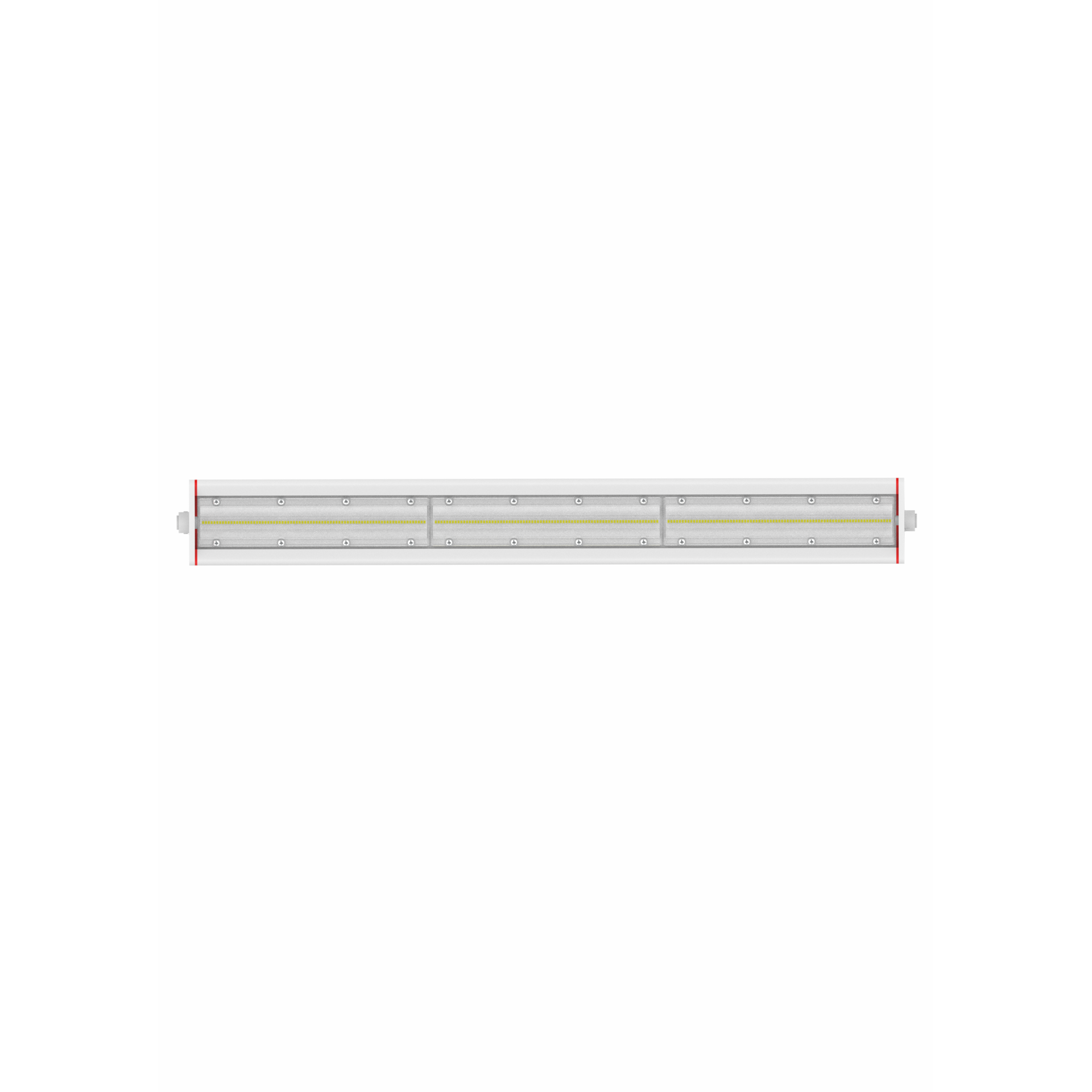

892x106x79 3
X

Dostępne warianty

Kod
Rodzaj osprzętu
DALI
ED
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Kąt świecenia
60°x110°
90°x110°
Wyczyść filtry
Porównaj Kod Rodzaj osprzętu Kąt świecenia Rozsył światła Odporność mechaniczna Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] CRI/Ra Zakres temperatury pracy [°C]
080231.3L01.110 DALI 60°x110° eliptyczny IK08 97 15200 157 4000 80 -40 ... +45
080231.3L01.120 DALI 90°x110° eliptyczny IK08 97 15100 156 4000 80 -40 ... +45
080231.3L02.210 DALI 60°x110° eliptyczny IK08 144 22700 158 4000 80 -40 ... +45
080231.3L02.220 DALI 90°x110° eliptyczny IK08 144 22500 156 4000 80 -40 ... +45
080231.5L01.110 ED 60°x110° eliptyczny IK08 97 15200 157 4000 80 -40 ... +45
080231.5L01.120 ED 90°x110° eliptyczny IK08 97 15100 156 4000 80 -40 ... +45
080231.5L02.210 ED 60°x110° eliptyczny IK08 144 22700 158 4000 80 -40 ... +45
080231.5L02.220 ED 90°x110° eliptyczny IK08 144 22500 156 4000 80 -40 ... +45
Porównaj zaznaczone
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.
Pobierz Materiały
Zaznacz i pobierz materiały, którymi jesteś zainteresowany
Do pobrania
Karta katalogowa
Deklaracje i certyfikaty
Krzywe światłości
Instrukcja montażu
Pobierz zaznaczone
CUSTOMIZACJA - NASZA OPRAWA PO TWOJEMU
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
custom
Customizacja
Bespoke - Opracujmy Projekt Wspólnie
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
bespoke
Bespoke
Akcesoria
080230.0000.300
 ocynk
080231.0000.300
 biały

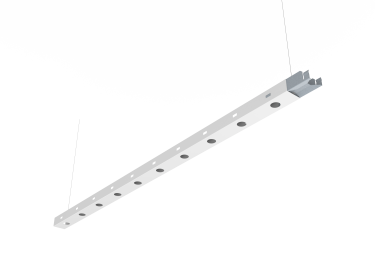

TRIPROOF LINE belka nośna 1500
080230.0000.400
 ocynk
080231.0000.400
 biały

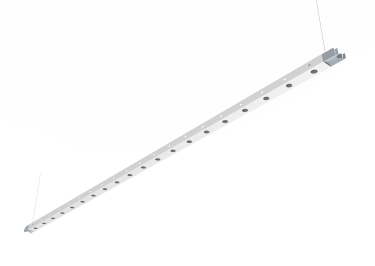

TRIPROOF LINE belka nośna 3000
150110.01583
TRIPROOF LINE Starter KIT (łącznik, balanser, złączka zasilająca)
150110.01591
TRIPROOF LINE okablowanie DALI 6m 5x1,5mm2
150110.01592
TRIPROOF LINE okablowanie DALI 8m 5x1,5mm2
150110.01593
TRIPROOF LINE okablowanie DALI 10m 5x1,5mm2
150110.01594
TRIPROOF LINE okablowanie DALI 12m 5x1,5mm2
150110.01595
TRIPROOF LINE okablowanie DALI 14m 5x1,5mm2
150110.01596
TRIPROOF LINE okablowanie DALI 16m 5x1,5mm2
150110.01597
TRIPROOF LINE okablowanie DALI 18m 5x1,5mm2
150110.01584
TRIPROOF LINE okablowanie ED 6m 3x1,5mm2
150110.01585
TRIPROOF LINE okablowanie ED 8m 3x1,5mm2
150110.01586
TRIPROOF LINE okablowanie ED 10m 3x1,5mm2
150110.01587
TRIPROOF LINE okablowanie ED 12m 3x1,5mm2
150110.01588
TRIPROOF LINE okablowanie ED 14m 3x1,5mm2
150110.01589
TRIPROOF LINE okablowanie ED 16m 3x1,5mm2
150110.01590
TRIPROOF LINE okablowanie ED 18m 3x1,5mm2
150110.02347

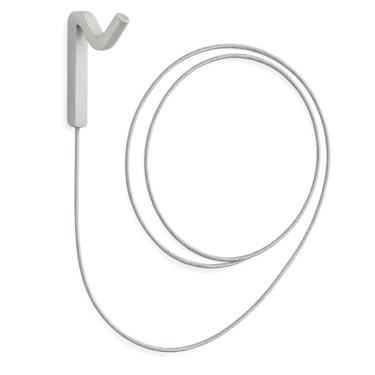

Linka stalowa z hakiem 2m
150060.00062
Zawieszenie mechaniczne MINI
