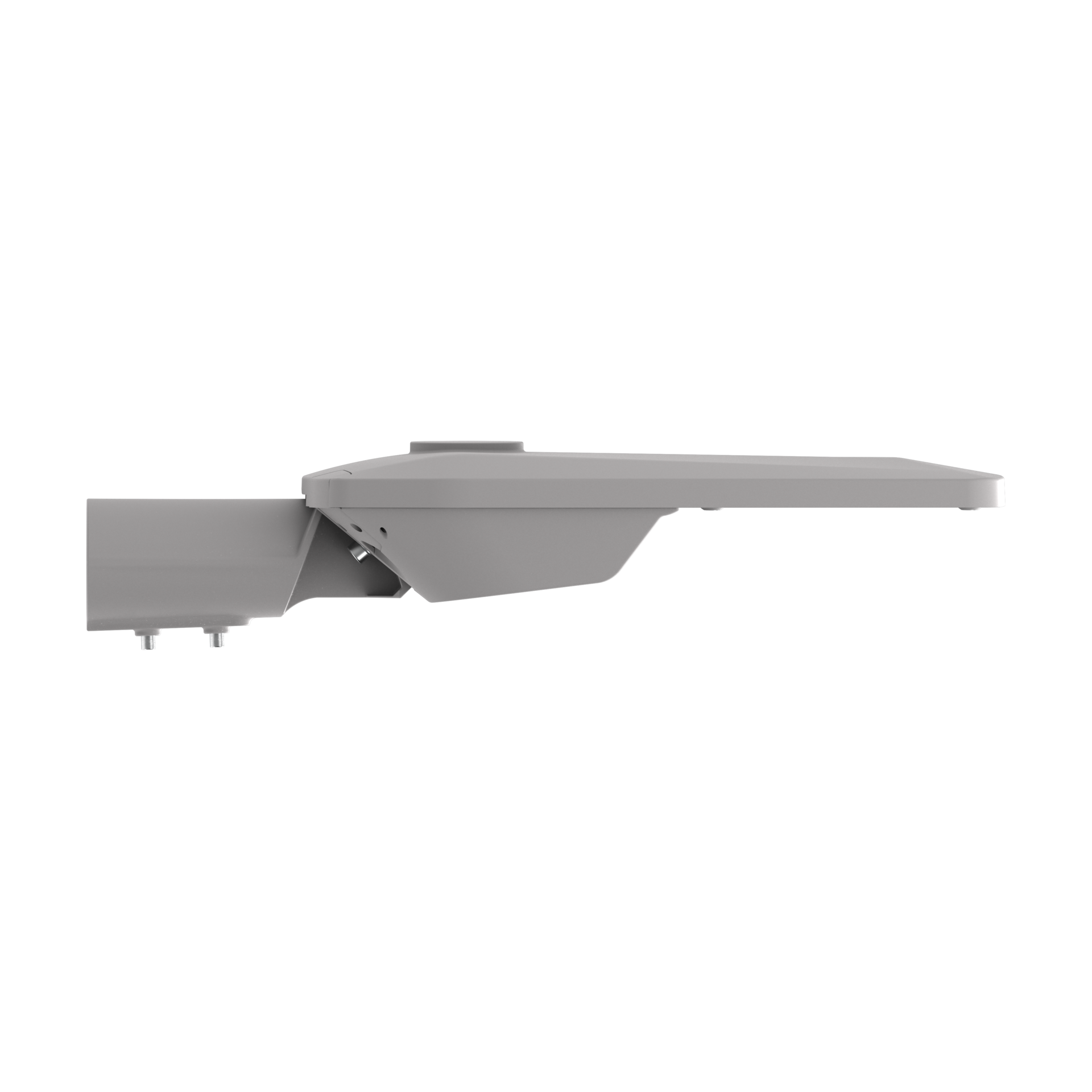

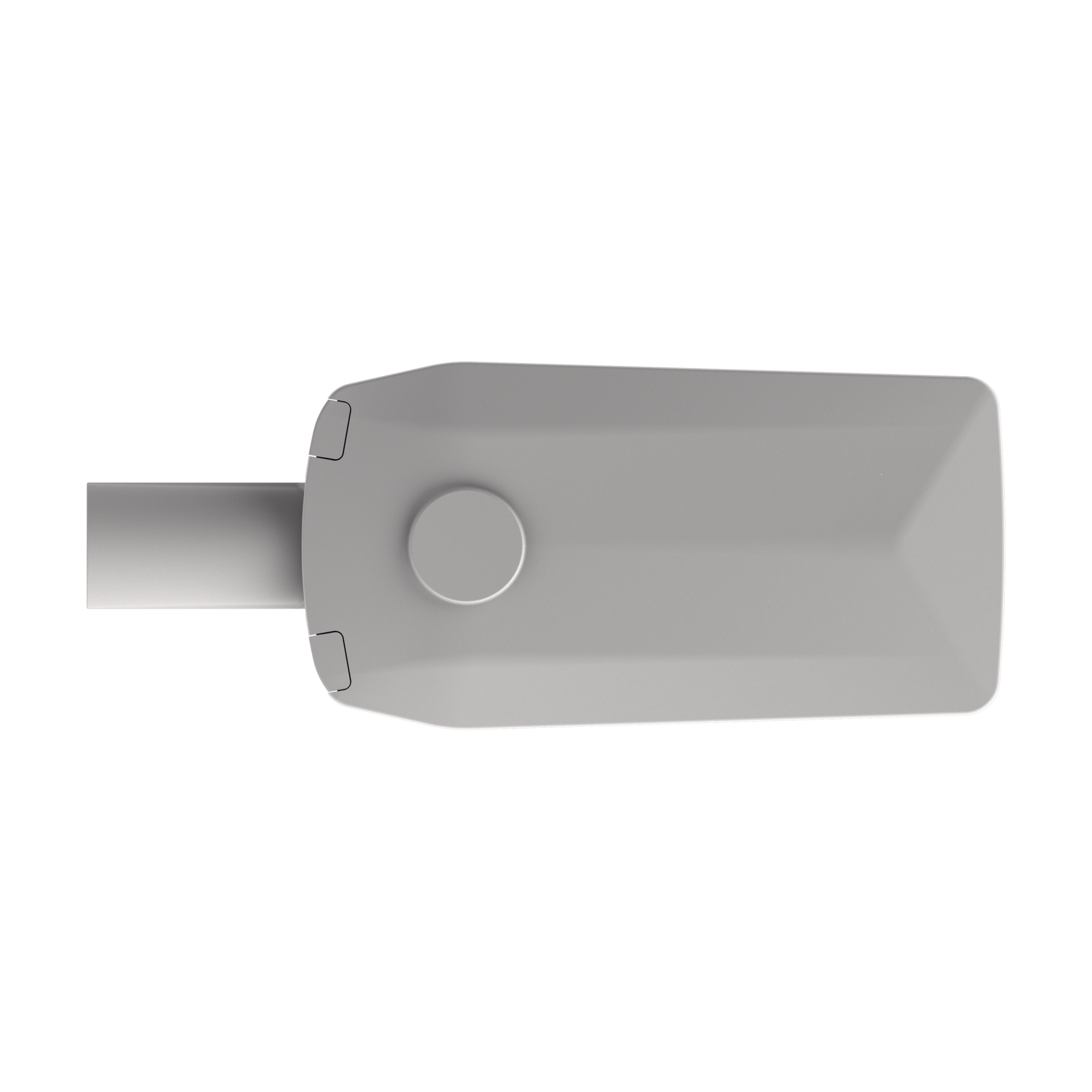

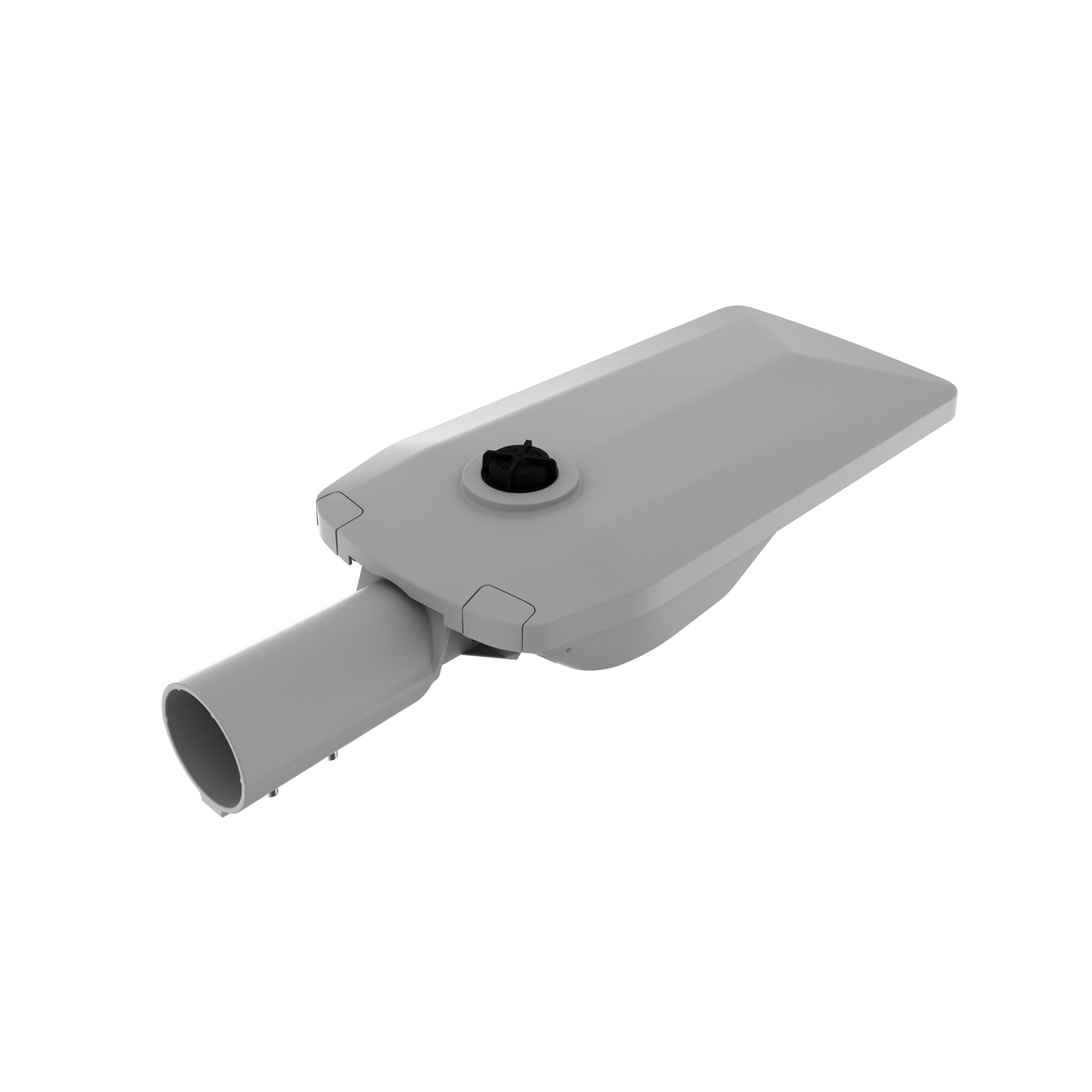

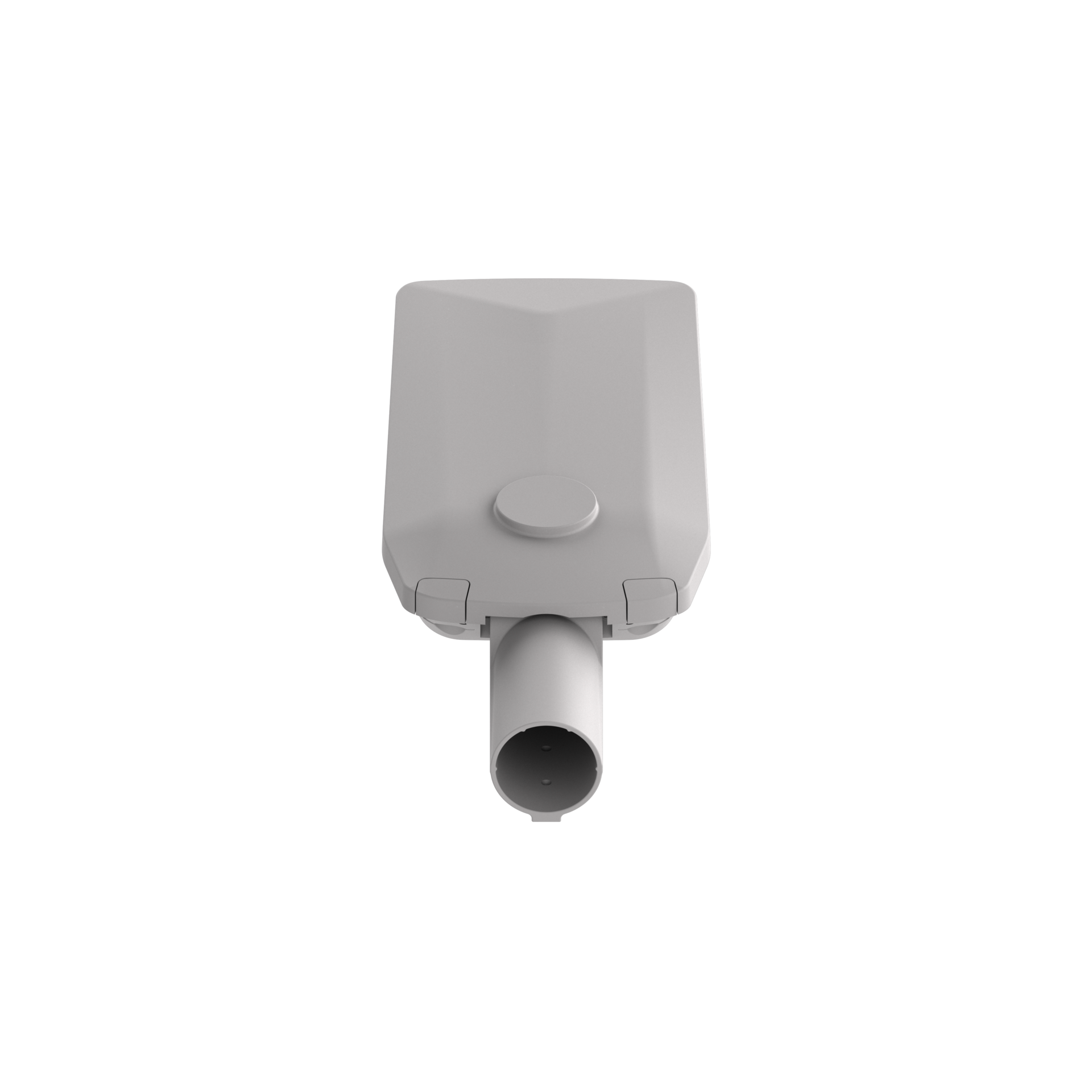

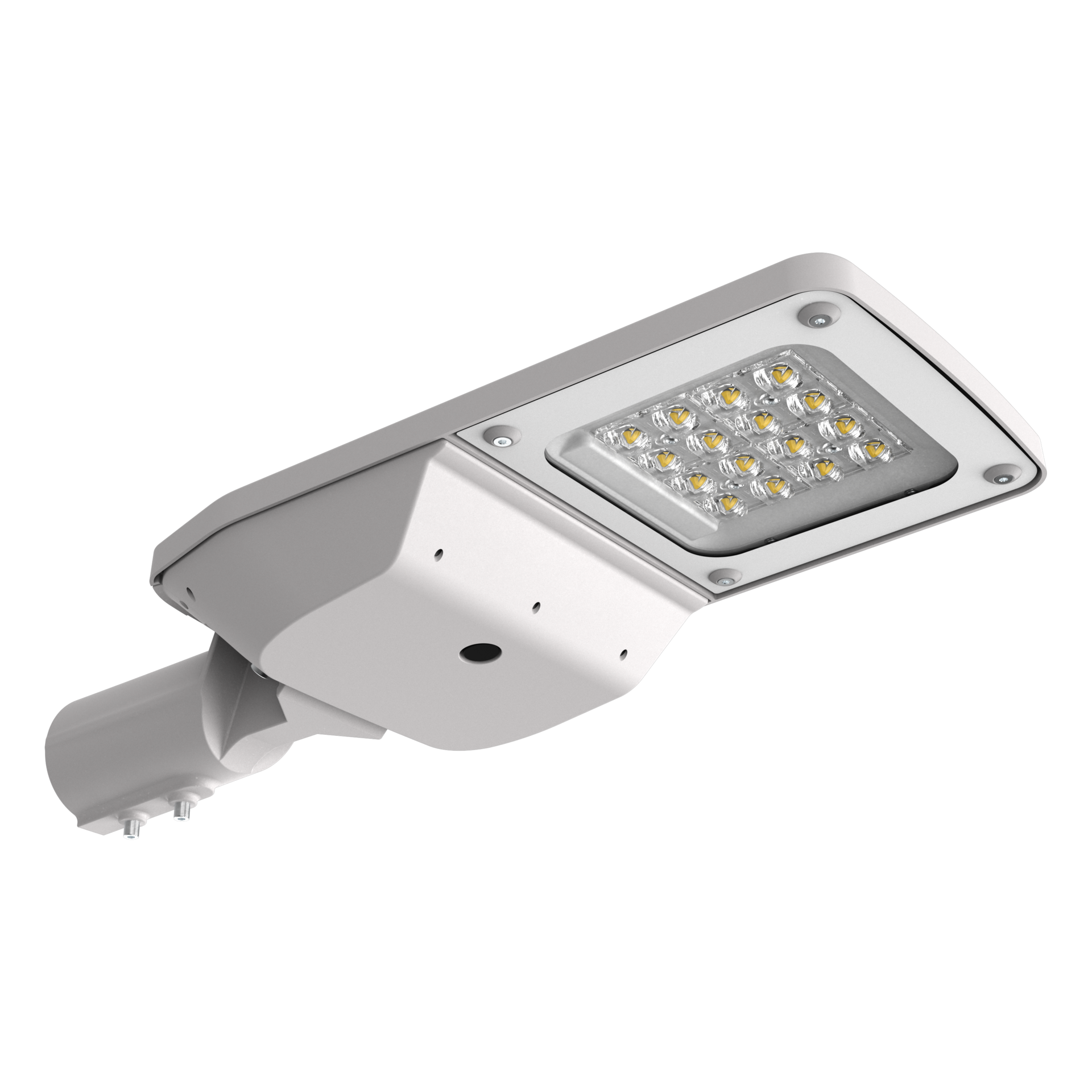

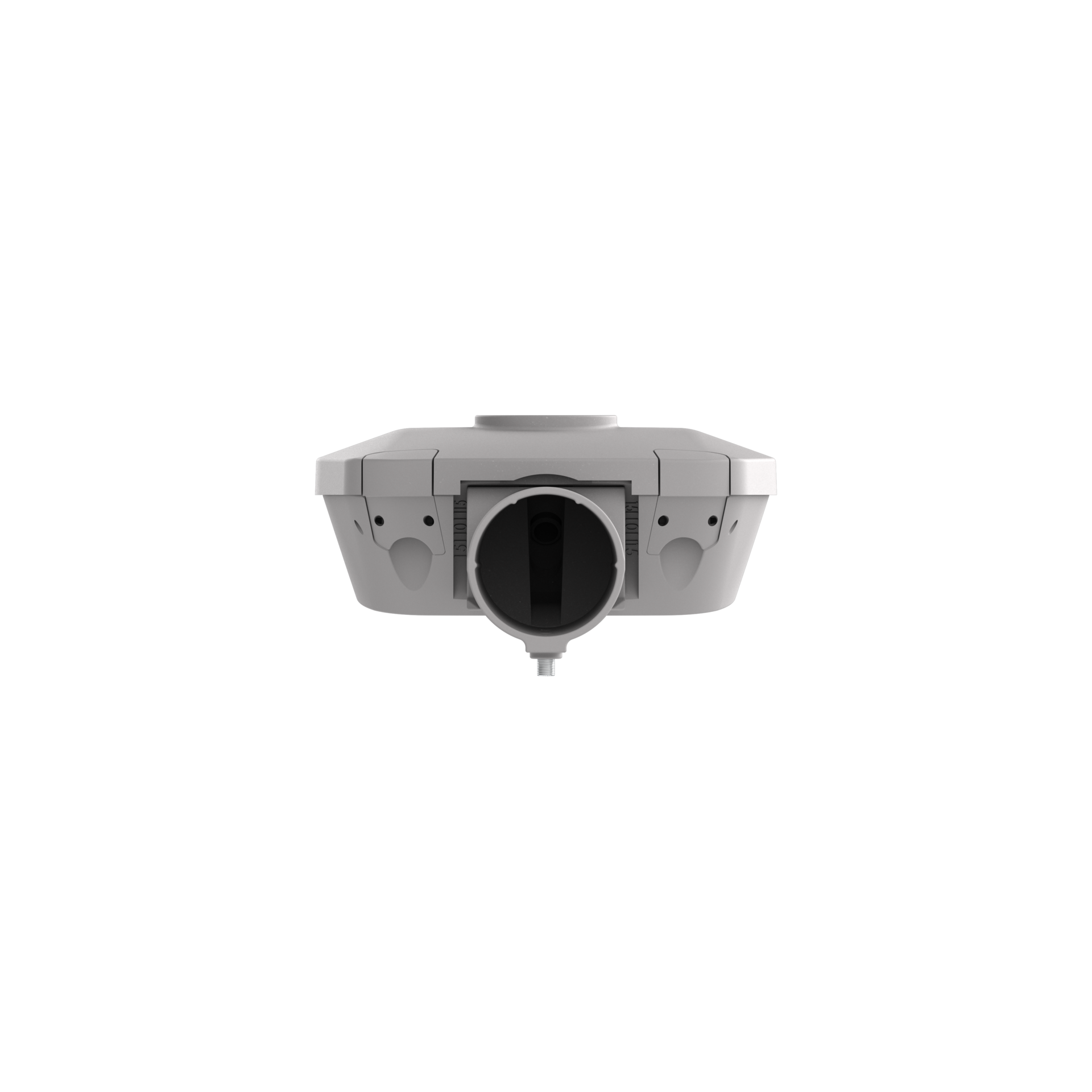

LCS ROAD
LCS Road - oprawa oświetleniowa infrastrukturalna segmentu Public Lighting - zaprojektowana z myślą o trwałości i funkcjonalności w najbardziej wymagających warunkach eksploatacyjnych. Korpus wykonany z aluminium z powłoką malowaną proszkowo zapewnia wysoką odporność na korozję, uszkodzenia mechaniczne oraz niekorzystne warunki atmosferyczne, co przekłada się na długą żywotność produktu. Dzięki swojemu nowoczesnemu wzornictwu, oprawa stanowi estetyczne uzupełnienie portfolio produktów infrastrukturalnych, wpisując się w aktualne trendy projektowania przestrzeni miejskiej. Zastosowanie regulowanego uchwytu montażowego oraz szerokiej gamy dostępnych strumieni świetlnych i układów optycznych pozwala na precyzyjne dopasowanie oprawy do zróżnicowanych sytuacji drogowych – od oświetlenia głównych arterii komunikacyjnych, przez ulice osiedlowe, aż po ścieżki rowerowe oraz parkingi.



Wysoka skuteczność do 163 lm/W
Kompaktowa konstrukcja
Beznarzędziowy dostęp do komory zasilacza
Wysoka wytrzymałość mechaniczna

Zastosowanie

alejki spacerowe, chodniki, drogi gminne, drogi miejskie, drogi osiedlowe, dworce, osiedla mieszkaniowe, parki, parkingi, place zabaw, promenady, przejścia dla pieszych, tereny publiczne, ścieżki rowerowe

Zakres strumienia świetlnego

2800 - 6900 [lm]

Zróżnicowana temperatura barwowa

3000 - 4000 [K]

Dane mechaniczne

Montaż
na słupie ø60mm, na wysięgniku ø60mm, przy pomocy uchwytów (w komplecie)
Kolor oprawy
szary
Zakres temperatury pracy [°C]
-40 ... +55
RAL
7035
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0.031 m²

Dane elektryczne

Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
19 - 45
Prąd wyjściowy [mA]
350, 500, 860
Rodzaj osprzętu
ED, ZHAGA D4i
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
12 - 40
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
20 - 64
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
31 - 101

Dane optyczne

Rozsył światła
uliczny
Sposób świecenia
bezpośredni
Typ optyki
O1 - do dróg ekspresowych, O2 - do oświetlenia drogowego, O3 - do dróg miejskich, O4 - do oświetlenia obszarowego, O5 - do oświetlenia obszarowego, O6 - do oświetlenia drogowego, O7 - do oświetlenia drogowego
Odbłyśnik
biały
Klosz
szyba hartowana
Temperatura barwowa [K]
3000, 4000
CRI/Ra
>70
Kroki MacAdama
3
ULOR / DLOR
0% / 100%
Strumień oprawy [lm]
2800 - 6900
Skuteczność [lm/W]
140 - 163
Grupa ryzyka fotobiologicznego
RG1
SVM
≤0.4
PstLM
≤1
Ilość diod LED
16

Dane ogólne

Informacje dodatkowe
Zasilanie modułu LED bezpieczne niskim napięciem SELV; zabezpieczenie przeciwprzepięciowe 10kV; złącze nożowe
Uwagi
słup ani wysięgnik nie stanowią części oprawy
Żywotność L90B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxHxD Ilość na palecie Ilość w opakowaniu Masa netto [kg]
410x215x92x543 60 1 3.4
X

Dostępne warianty

Kod
Temperatura barwowa [K]
3000
4000
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
ED
ZHAGA D4i
Klasa ochronności
I
II
Ilość diod LED
Typ optyki
O1 - do dróg ekspresowych
O2 - do oświetlenia drogowego
O3 - do dróg miejskich
O4 - do oświetlenia obszarowego
O5 - do oświetlenia obszarowego
O6 - do oświetlenia drogowego
O7 - do oświetlenia drogowego
Wyczyść filtry
Porównaj Kod Klasa ochronności Ilość diod LED Typ optyki Rodzaj osprzętu Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] Zakres temperatury pracy [°C]
131062.5L041.010 I 16 O1 - do dróg ekspresowych ED 19 2950 155 3000 -40 ... +55
131062.5L041.020 I 16 O2 - do oświetlenia drogowego ED 19 2850 150 3000 -40 ... +55
131062.5L041.030 I 16 O3 - do dróg miejskich ED 19 2800 147 3000 -40 ... +55
131062.5L041.040 I 16 O4 - do oświetlenia obszarowego ED 19 2900 153 3000 -40 ... +55
131062.5L041.050 I 16 O5 - do oświetlenia obszarowego ED 19 2900 153 3000 -40 ... +55
131062.5L041.060 I 16 O6 - do oświetlenia drogowego ED 19 2850 150 3000 -40 ... +55
131062.5L041.070 I 16 O7 - do oświetlenia drogowego ED 19 2900 153 3000 -40 ... +55
131062.5L042.010 II 16 O1 - do dróg ekspresowych ED 19 2950 155 3000 -40 ... +55
131062.5L042.020 II 16 O2 - do oświetlenia drogowego ED 19 2850 150 3000 -40 ... +55
131062.5L042.030 II 16 O3 - do dróg miejskich ED 19 2800 147 3000 -40 ... +55
Porównaj zaznaczone
Pokazano 10 / 168
Pokaż wszystkie
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
