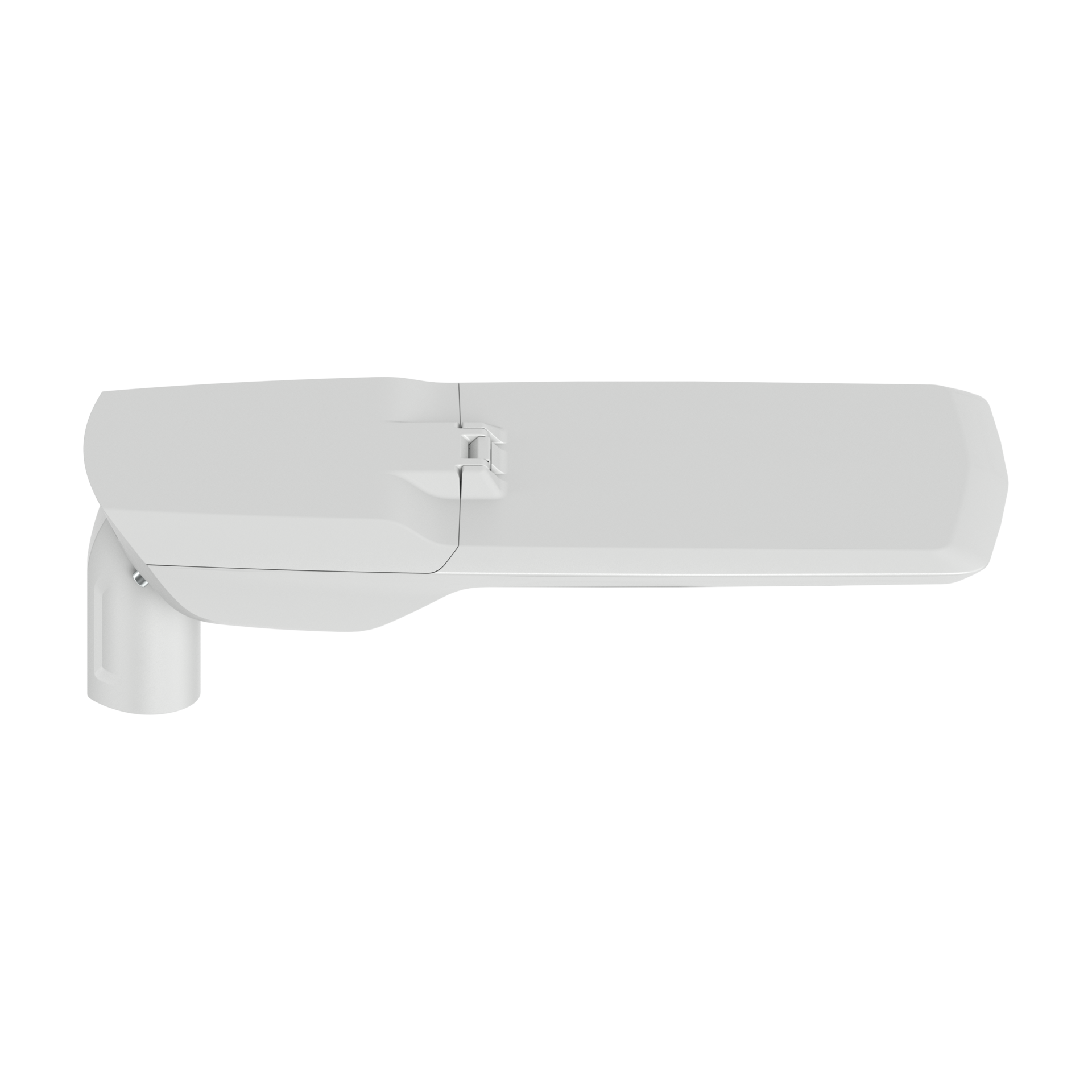

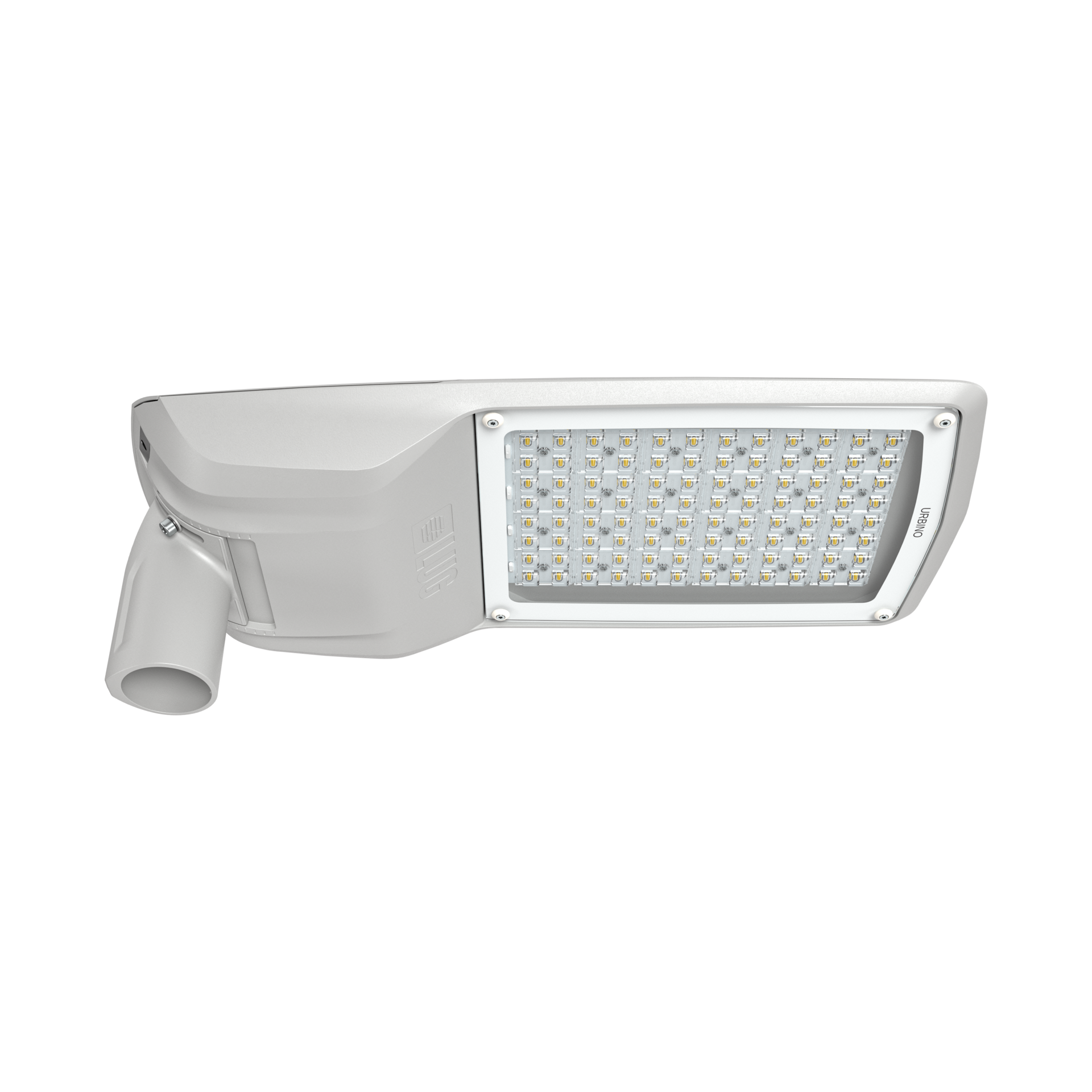

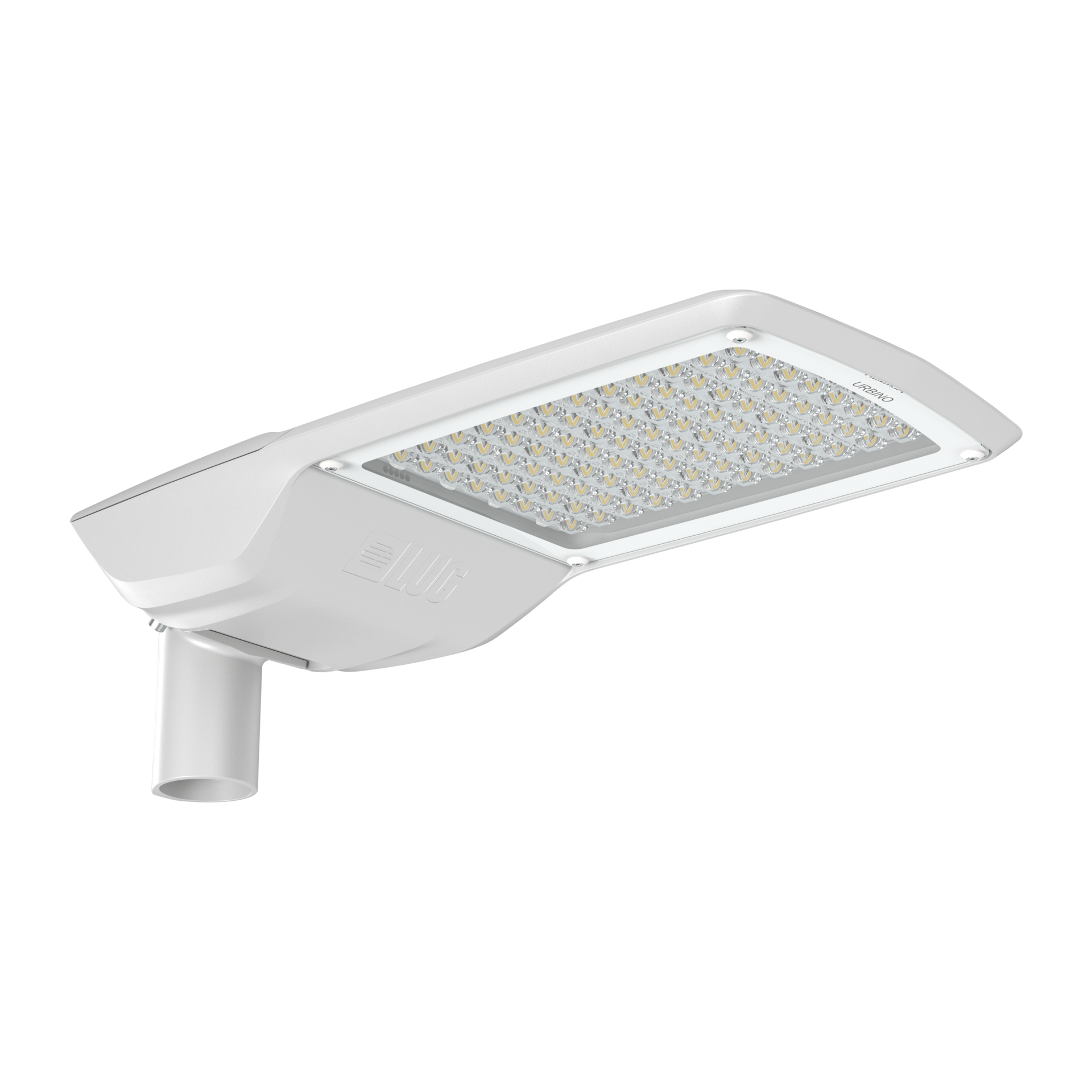

URBINO LED
wersja PLUS

Oprawa uliczna w nowoczesnej formie na źródła światła LED. Spełnia wymagania projektu Rozświetlamy Polskę*.





Wysoka skuteczność do 154 lm/W
Możliwość sterowania natężeniem oświetlenia
Nowoczesny design
Niezawodność

Zastosowanie

alejki spacerowe, drogi ekspresowe, drogi gminne, drogi miejskie, drogi osiedlowe, oświetlenie obszarowe, parkingi, promenady, przejścia dla pieszych, tereny publiczne, ścieżki rowerowe

Dostępne na zamówienie

CLO, DIM 1..10V, NTC, Temperatura barwowa - 5700K, czujnik zmierzchu, przedłużenie gwarancji do 10 lat, wersja o podwyższonej odporności korozyjnej zgodna z klasą C5, zabezpieczenie przeciwprzepięciowe 10kV, złącze NEMA, złącze ZHAGA, złącze nożowe

Zakres strumienia świetlnego

9750 - 30700 [lm]

Zróżnicowana temperatura barwowa

2200 - 4000 [K]

Dane mechaniczne

Montaż
na słupie ø40-60mm, na słupie ø76mm - modyfikacja .829, na wysięgniku ø40-60mm, na wysięgniku ø76mm - modyfikacja .829
Kolor oprawy

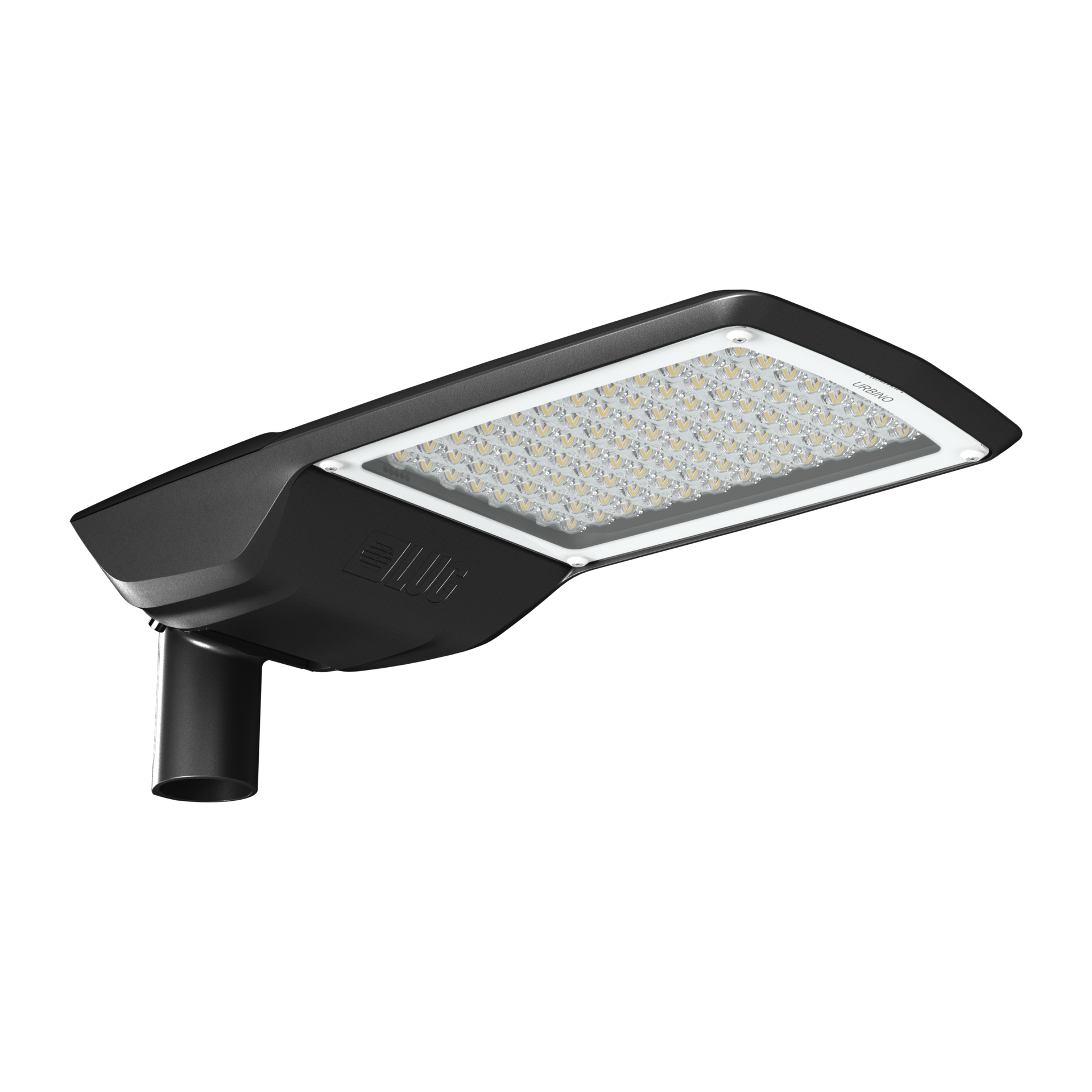

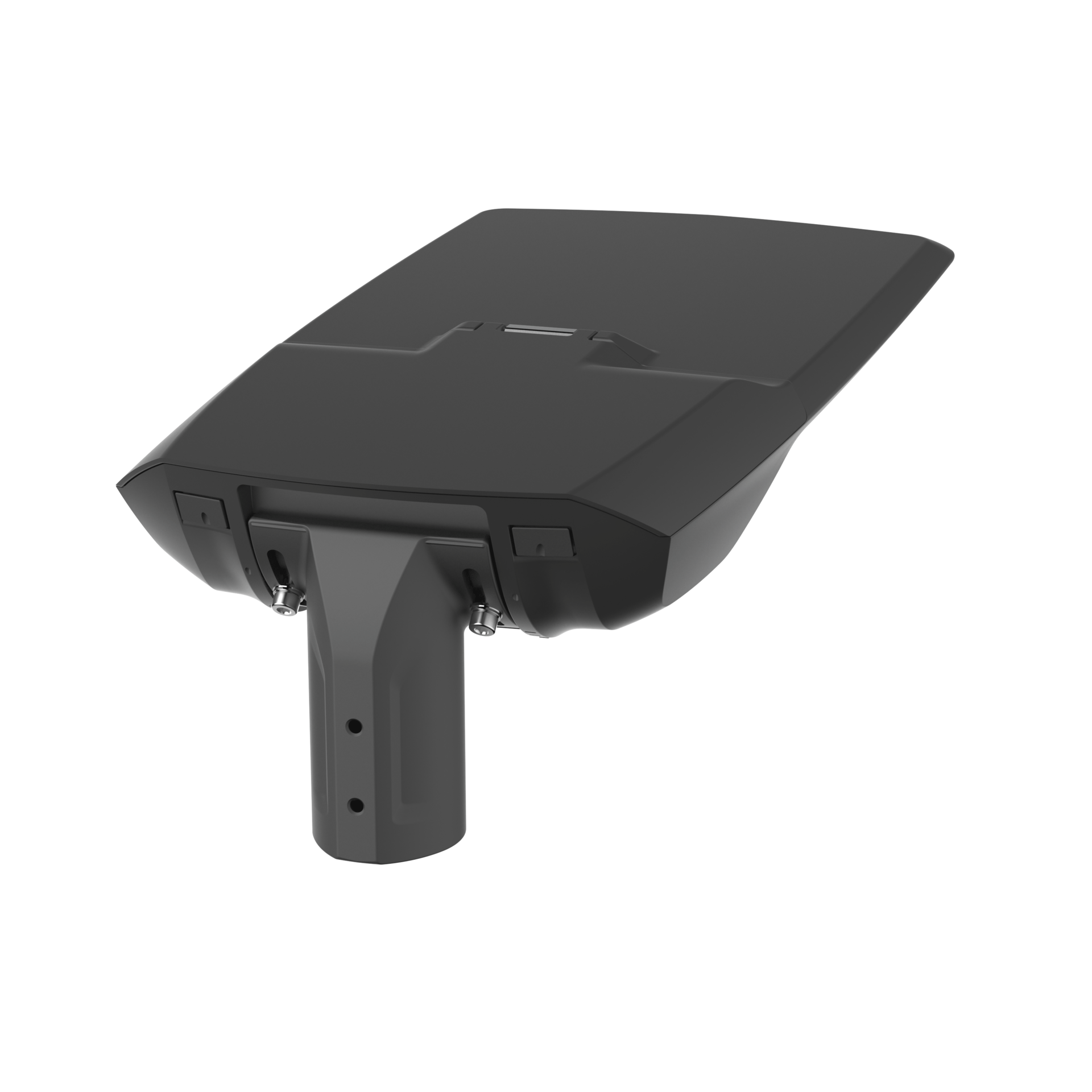

grafit, szary
Zakres temperatury pracy
-40 ... +50
RAL
7035
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0.045 m²
Typ
Wersja PLUS - Optyka O62, O63, O64, O65, O66, O67, O68, O69, O70, O71, O86, O87, O98, O99, Wersja PLUS - Optyka O73, O74, O75, O76, O77, O78, O79, O80, O81, O82, O96, O97, Wersja PLUS - Optyka O93, O94, O95

Dane elektryczne

Sprawność zasilacza
≤90%
Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
101 - 205
Prąd wyjściowy [mA]
700, 1050
Rodzaj osprzętu
DALI, ED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
4 - 7
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
8 - 12
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
13 - 19

Dane optyczne

Sposób świecenia
bezpośredni
Typ optyki
O62 - do dróg ekspresowych, O63 - do dróg gminnych, O64 - do dróg miejskich, O65 - do dróg osiedlowych, O66 - do przejść dla pieszych, ruch lewostronny, O67 - do przejść dla pieszych, ruch prawostronny, O68 - do oświetlenia obszarowego, O69 - do dróg miejskich i gminnych, O70 - do powierzchni mokrych, O71 - do oświetlenia drogowego, O73 - do dróg ekspresowych, O74 - do dróg gminnych, O75 - do dróg miejskich, O76 - do dróg osiedlowych, O77 - do przejść dla pieszych, ruch lewostronny, O78 - do przejść dla pieszych, ruch prawostronny, O79 - do oświetlenia obszarowego, O80 - do dróg miejskich i gminnych, O81 - do powierzchni mokrych, O82 - do oświetlenia drogowego, O86 - do oświetlenia drogowego, O87 - do oświetlenia drogowego, O93 - do oświetlenia drogowego, O94 - do oświetlenia drogowego, O95 - do oświetlenia drogowego, O96 - do oświetlenia drogowego, O97 - do oświetlenia drogowego, O98 - do oświetlenia drogowego, O99 - do oświetlenia drogowego
Klosz
szyba hartowana
Temperatura barwowa [K]
2200, 2700, 3000, 4000
CRI/Ra
>70
Kroki MacAdama
5
ULOR / DLOR
0% / 100%
Strumień oprawy [lm]
9750 - 30700
Skuteczność [lm/W]
83 - 154
Grupa ryzyka fotobiologicznego
RG1
Ilość diod LED
48, 96

Dane ogólne

Wyposażenie dodatkowe

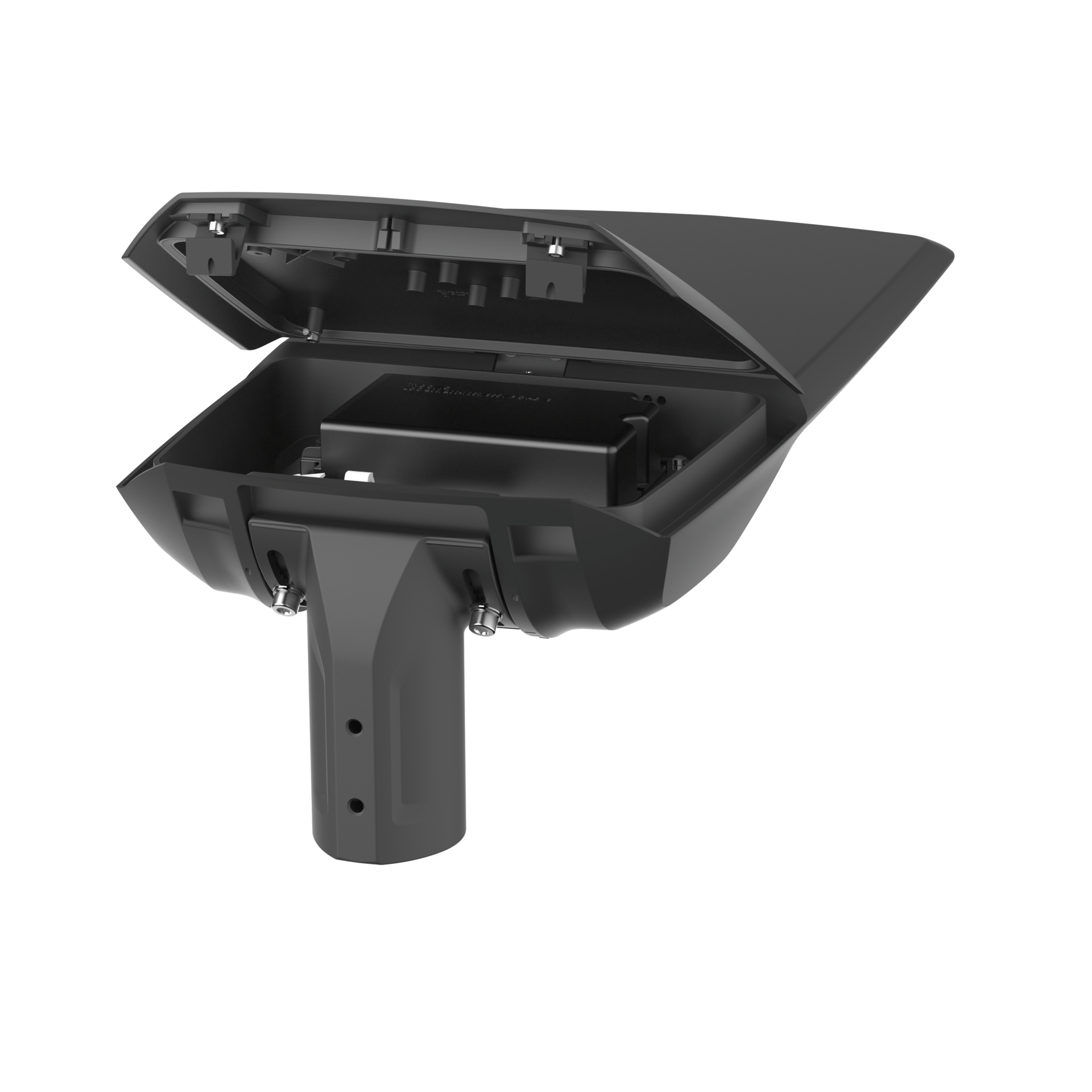

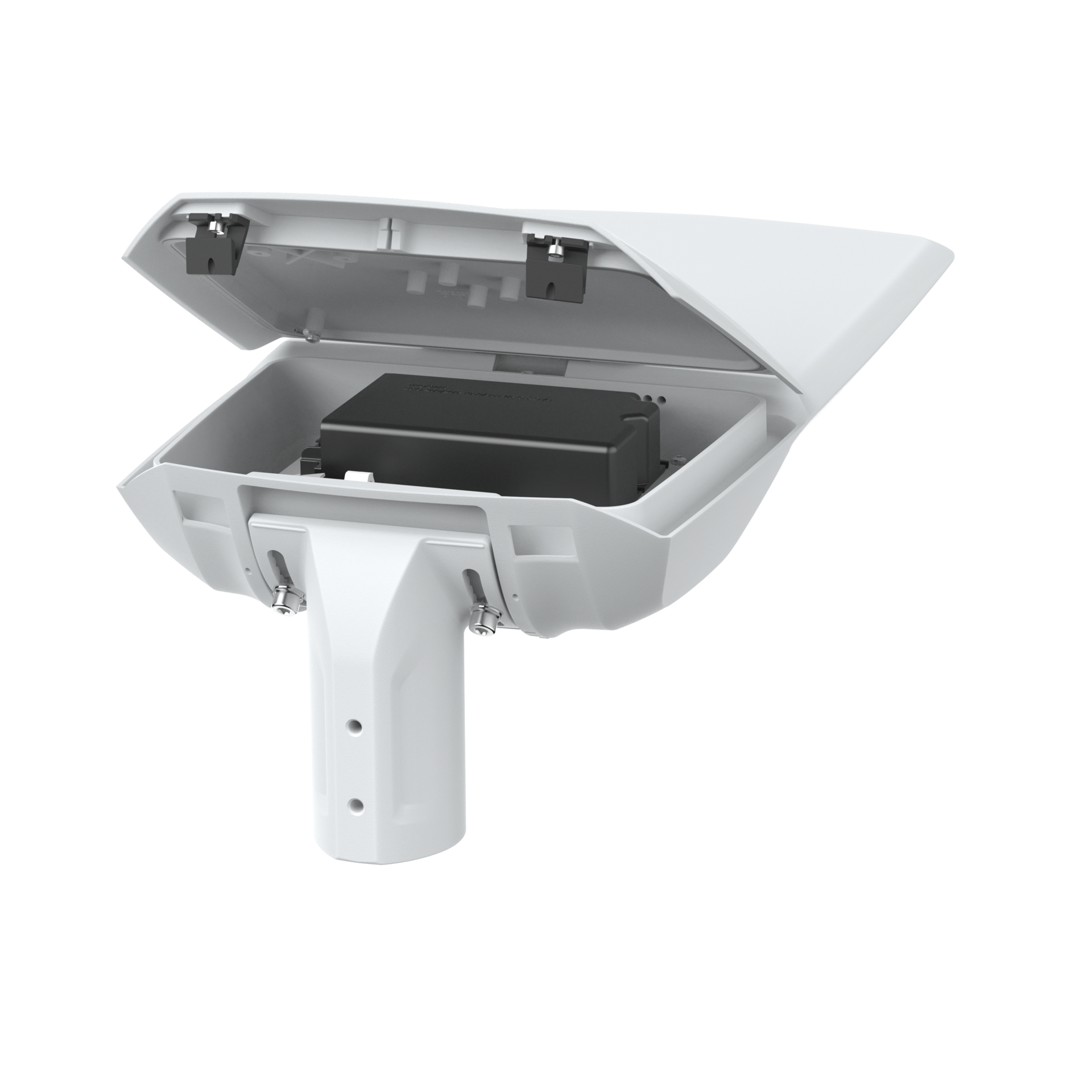

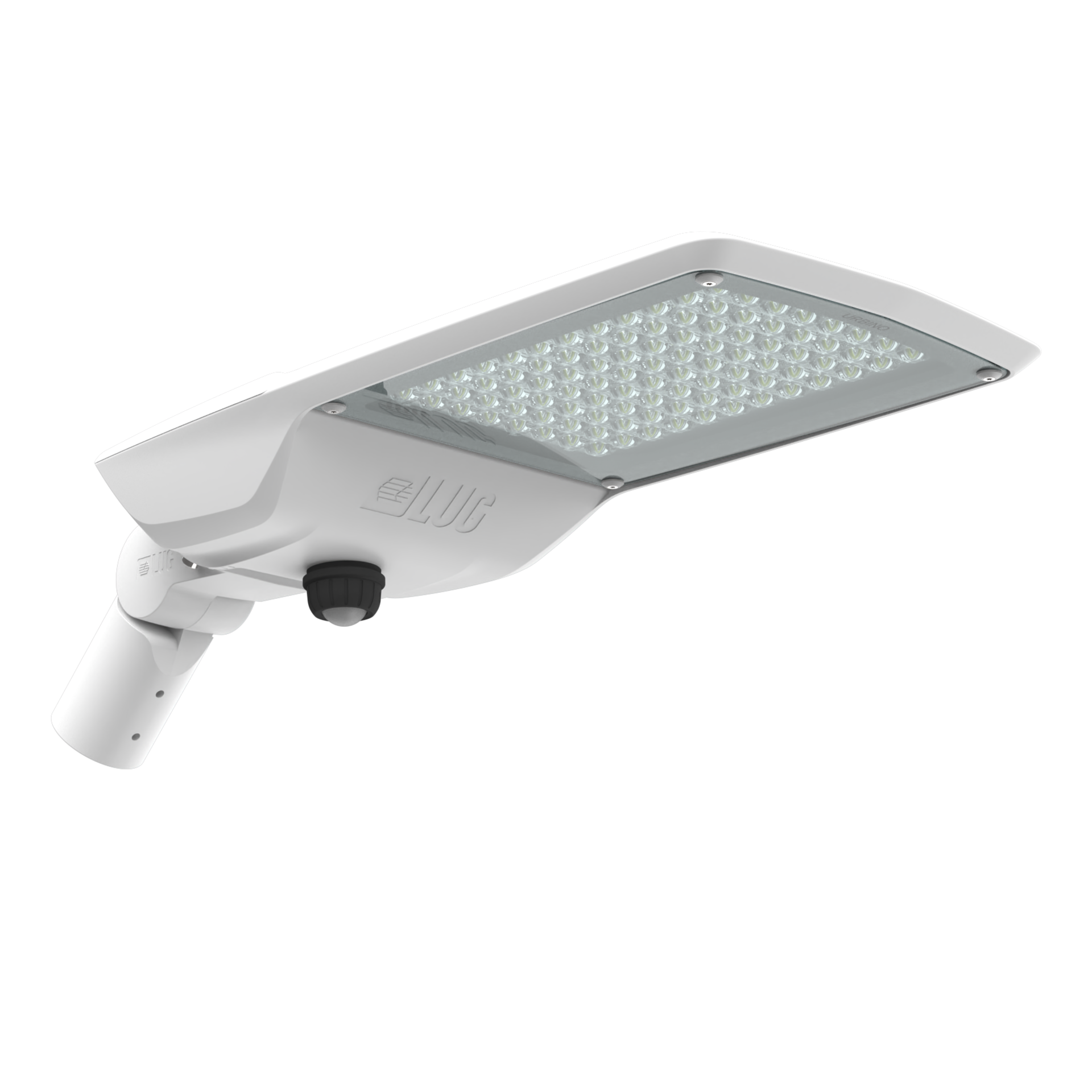

beznarzędziowy dostęp do komory zasilacza przy pomocy klipsów (rozszerzenie indeksu: .865), dodatkowe zabezpieczenie antykorozyjne (rozszerzenie indeksu: .985), oprawa z uchwytem do montażu na słupie ø76mm (rozszerzenie indeksu: .829), oprawa z czujnikiem ruchu (rozszerzenie indeksu: .870 / .871 / .872) - dostępna w standardzie z uchwytem regulowanym ø60mm o zakresie regulacji -110° do +55°/-20° do +145°, uchwyt regulowany ø60mm z zakresem regulacji od -110° do +55°/-20° do +145° (rozszerzenie indeksu: .867)
Informacje dodatkowe
Regulacja pochylenia: -15° do +15° (co 5°), CRI/Ra >70
Uwagi
słup ani wysięgnik nie stanowią części oprawy
Żywotność L90B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxH Wymiary montażowe [mm] ØS Ilość na palecie Ilość w opakowaniu Masa netto [kg]
670x320x105 60 20 1 10.3
X

Dostępne warianty

Kod
Temperatura barwowa [K]
2200
2700
3000
4000
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
DALI
ED
Sposób montażu
na słupie ø40-60mm
na słupie ø76mm - modyfikacja .829
na wysięgniku ø40-60mm
na wysięgniku ø76mm - modyfikacja .829
Kolor oprawy
grafit
szary
Typ optyki
O62 - do dróg ekspresowych
O63 - do dróg gminnych
O64 - do dróg miejskich
O65 - do dróg osiedlowych
O66 - do przejść dla pieszych, ruch lewostronny
O67 - do przejść dla pieszych, ruch prawostronny
O68 - do oświetlenia obszarowego
O69 - do dróg miejskich i gminnych
O70 - do powierzchni mokrych
O71 - do oświetlenia drogowego
O73 - do dróg ekspresowych
O74 - do dróg gminnych
O75 - do dróg miejskich
O76 - do dróg osiedlowych
O77 - do przejść dla pieszych, ruch lewostronny
O78 - do przejść dla pieszych, ruch prawostronny
O79 - do oświetlenia obszarowego
O80 - do dróg miejskich i gminnych
O81 - do powierzchni mokrych
O82 - do oświetlenia drogowego
O86 - do oświetlenia drogowego
O87 - do oświetlenia drogowego
O93 - do oświetlenia drogowego
O94 - do oświetlenia drogowego
O95 - do oświetlenia drogowego
O96 - do oświetlenia drogowego
O97 - do oświetlenia drogowego
O98 - do oświetlenia drogowego
O99 - do oświetlenia drogowego
Klasa ochronności
I
II
Wyczyść filtry
Porównaj Kod Klasa ochronności Typ optyki Rodzaj osprzętu Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] Zakres temperatury pracy
130222.3L031.381 I O62 - do dróg ekspresowych DALI 103 12750 124 2700 -40 ... +50
130222.3L031.391 I O63 - do dróg gminnych DALI 103 12600 122 2700 -40 ... +50
130222.3L031.401 I O64 - do dróg miejskich DALI 103 12650 123 2700 -40 ... +50
130222.3L031.411 I O65 - do dróg osiedlowych DALI 103 12700 123 2700 -40 ... +50
130222.3L031.421 I O66 - do przejść dla pieszych, ruch lewostronny DALI 103 12900 125 2700 -40 ... +50
130222.3L031.431 I O67 - do przejść dla pieszych, ruch prawostronny DALI 103 12900 125 2700 -40 ... +50
130222.3L031.441 I O68 - do oświetlenia obszarowego DALI 103 12700 123 2700 -40 ... +50
130222.3L031.451 I O69 - do dróg miejskich i gminnych DALI 103 12600 122 2700 -40 ... +50
130222.3L031.461 I O70 - do powierzchni mokrych DALI 103 12650 123 2700 -40 ... +50
130222.3L031.471 I O71 - do oświetlenia drogowego DALI 103 12250 119 2700 -40 ... +50
Porównaj zaznaczone
Pokazano 10 / 2640
Pokaż wszystkie

* Dotyczy opraw wyposażonych w złącze Zhaga, zgodnie ze standardem ZD4i oraz posiadających certyfikaty ENEC i ENEC+.
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonej kategorii korozyjności. Zastosowanie oprawy do pracy w środowisku, dla którego wymagane jest dodatkowe zabezpieczenie antykorozyjne, wymaga zastosowania indeksu z rozszerzeniem .985 (na zamówienie).
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
