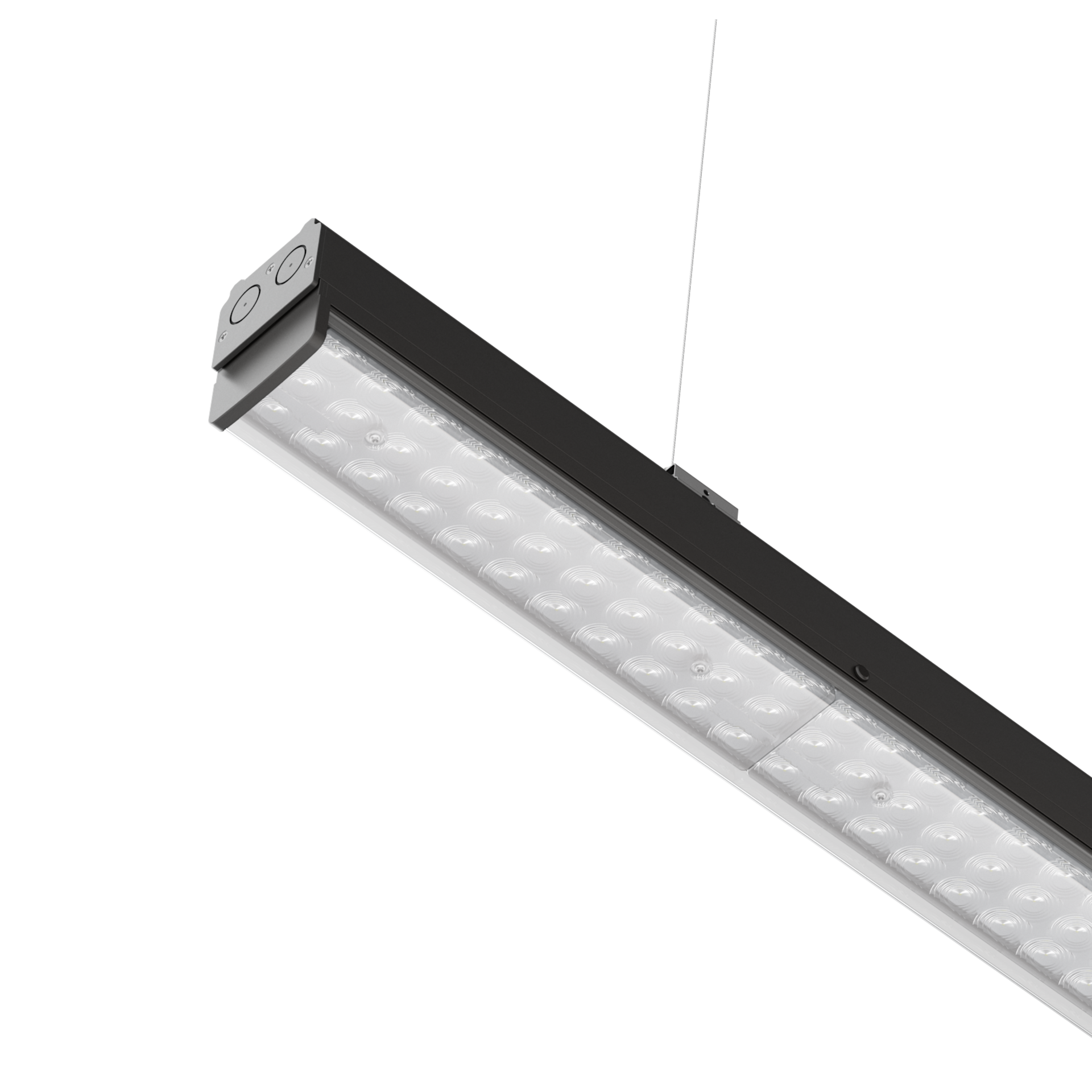

LUGTRACK SEAL
Nowoczesna, szczelna oprawa LED o stopniu ochrony IP54, przeznaczona do szybkiego montażu. Konstrukcja oprawy umożliwia łatwe łączenie w długie ciągi świetlne, a zastosowanie wymiennych modułów oświetleniowych zapewnia prostą konfigurację, serwisowanie i dostosowanie instalacji do potrzeb obiektu.



Wysoka skuteczność do 169 lm/W
Uniwersalny design
Łatwy i szybki montaż
Zwiększona odporność na czynniki atmosferyczne
Szeroki zakres kątów świecenia

Zastosowanie

centra logistyczne, ciągi komunikacyjne, hale magazynowe, hale produkcyjne, magazyny, supermarkety

Zakres strumienia świetlnego

12500 - 19300 [lm]

Zróżnicowana temperatura barwowa

4000 [K]

Dane mechaniczne

Montaż

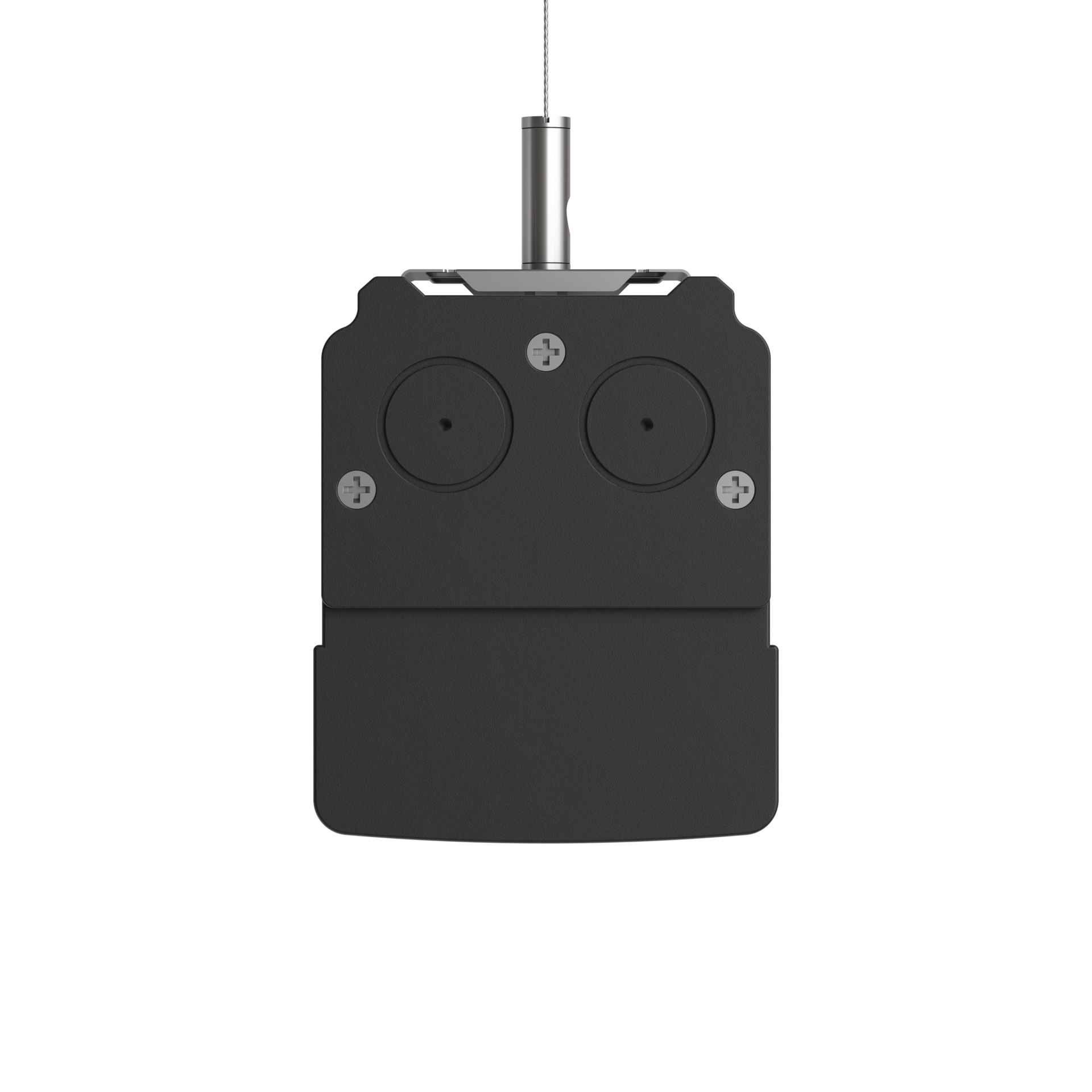

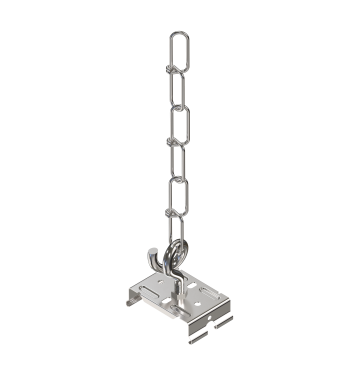

zwieszany, na zawieszeniu linkowym (na zamówienie), na łańcuszkach (na zamówienie), przy pomocy uchwytów (na zamówienie)
Kolor oprawy
biały, czarny
Zakres temperatury pracy [°C]
-20 ... +40
RAL
9003, 9005
Obudowa
aluminium, blacha stalowa

Dane elektryczne

Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
75 - 116
Prąd wyjściowy [mA]
350, 750
Współczynnik mocy zasilacza [λ]
0,98
Rodzaj osprzętu
DALI, ED dip-switch*
Zasilanie bezpieczne niskim napięciem SELV
nie
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
6 - 22
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
11 - 35

Dane optyczne

Sposób świecenia
bezpośredni
Typ optyki
soczewka
Temperatura barwowa [K]
4000
Kąt świecenia
120°, 2xAS, 30°, 60°, 90°
CRI/Ra
80
Kroki MacAdama
5
ULOR / DLOR
0/100
Strumień oprawy [lm]
12500 - 19300
Skuteczność [lm/W]
164 - 169
Grupa ryzyka fotobiologicznego
RG1
SVM
≤0,4
PstLM
≤1
Ilość diod LED
165, 231

Dane ogólne

Uwagi
w zależności od rodzaju montażu, należy wybrać i zamówić odpowiedni uchwyt montażowy (akcesoria)
Żywotność L80B10
100 000 h
Gwarancja
5 lat

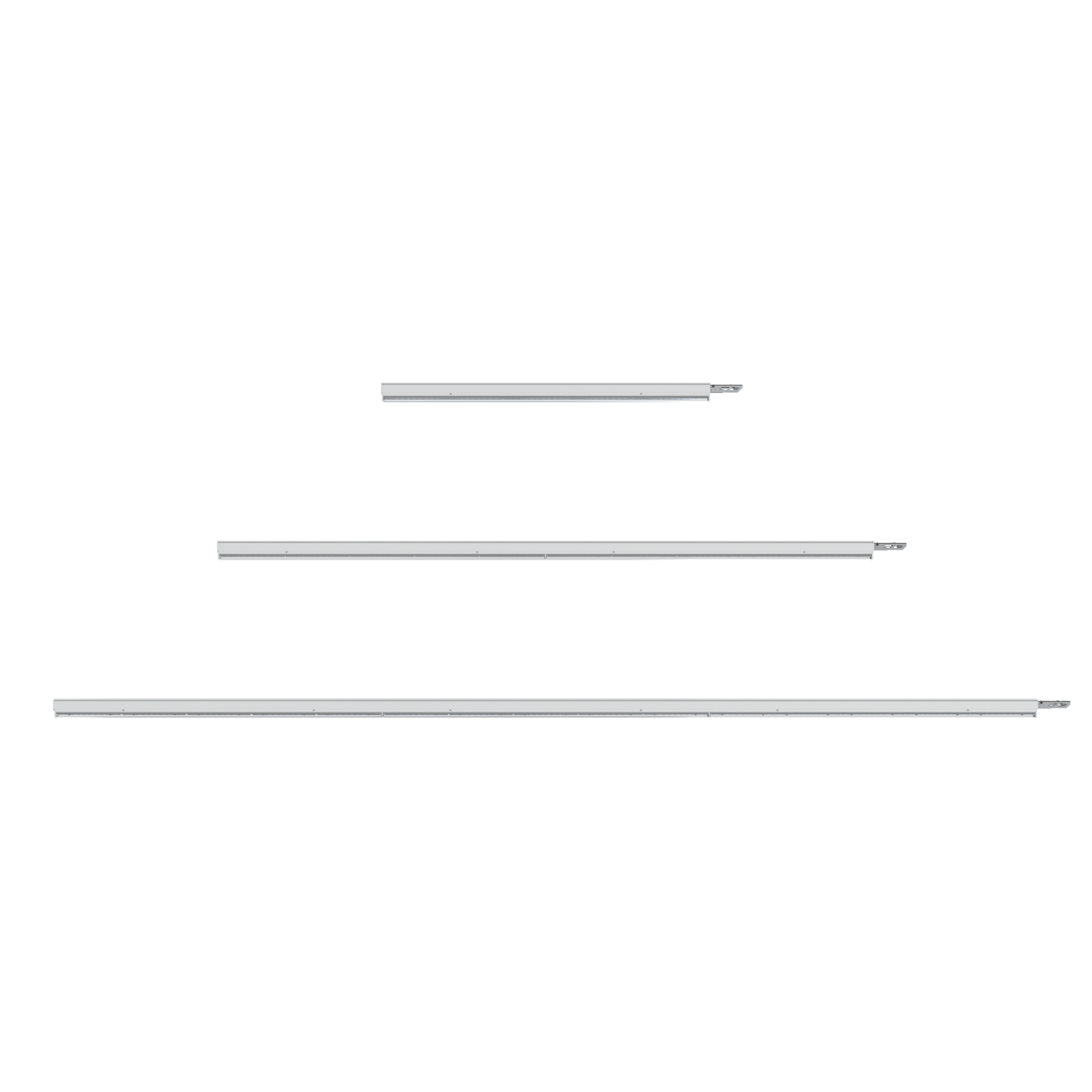

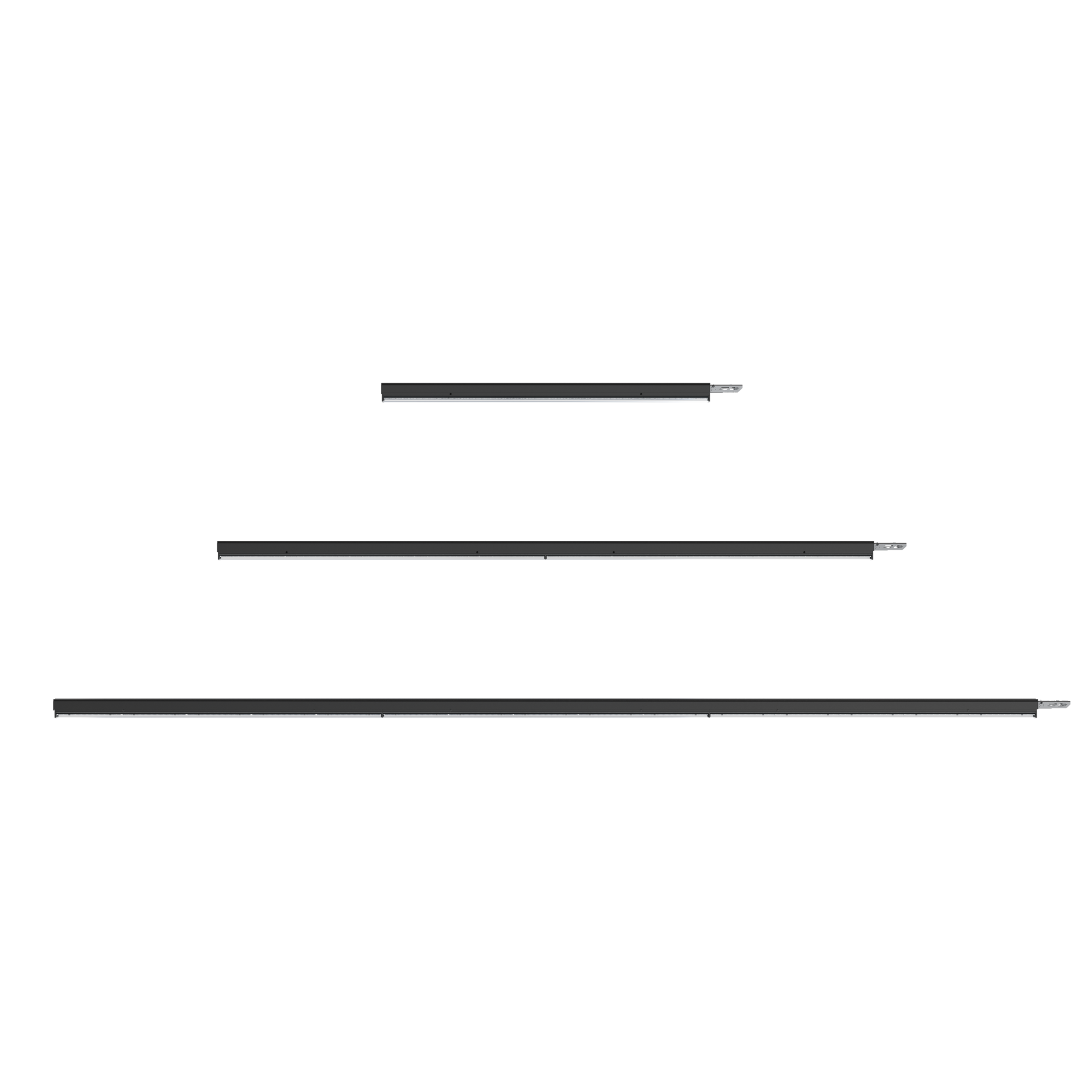

Wymiary

Wymiary [mm] LxWxH Oznaczenie Ilość na palecie Masa netto [kg]
1450x70x45 ED dip-switch* 96 1.7
1450x70x45 DALI 96 1.9
2025x70x45 ED dip-switch* 96 2.4
2025x70x45 DALI 96 2.7
X

Dostępne warianty

Kod
Rodzaj osprzętu
DALI
ED dip-switch*
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Kąt świecenia
120°
2xAS
30°
60°
90°
Rozsył światła
podwójnie asymetryczny
symetryczny
Wyczyść filtry
Porównaj Kod Rodzaj osprzętu Kąt świecenia Rozsył światła Odporność mechaniczna Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] CRI/Ra Zakres temperatury pracy [°C]
080241.3L01.110 DALI 30° symetryczny IK08 75 12700 169 4000 80 -20 ... +40
080241.3L01.120 DALI 60° symetryczny IK08 75 12600 168 4000 80 -20 ... +40
080241.3L01.130 DALI 90° symetryczny IK08 75 12500 167 4000 80 -20 ... +40
080241.3L01.140 DALI 120° symetryczny IK08 75 12700 169 4000 80 -20 ... +40
080241.3L01.160 DALI 2xAS podwójnie asymetryczny IK08 75 12700 169 4000 80 -20 ... +40
080241.3L02.410 DALI 30° symetryczny IK08 116 19300 166 4000 80 -20 ... +40
080241.3L02.420 DALI 60° symetryczny IK08 116 19100 165 4000 80 -20 ... +40
080241.3L02.430 DALI 90° symetryczny IK08 116 19300 166 4000 80 -20 ... +40
080241.3L02.440 DALI 120° symetryczny IK08 116 19100 165 4000 80 -20 ... +40
080241.3L02.460 DALI 2xAS podwójnie asymetryczny IK08 116 19000 164 4000 80 -20 ... +40
Porównaj zaznaczone
Pokazano 10 / 40
Pokaż wszystkie
* Szczegółowe informacje znajdują się w instrukcji montażu/na schemacie.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.
Pobierz Materiały
Zaznacz i pobierz materiały, którymi jesteś zainteresowany
Do pobrania
Karta katalogowa
Deklaracje i certyfikaty
Krzywe światłości
Instrukcja montażu
Pobierz zaznaczone
CUSTOMIZACJA - NASZA OPRAWA PO TWOJEMU
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
custom
Customizacja
Bespoke - Opracujmy Projekt Wspólnie
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
bespoke
Bespoke
Akcesoria
080241.0000.101
 biały
080243.0000.101
 czarny

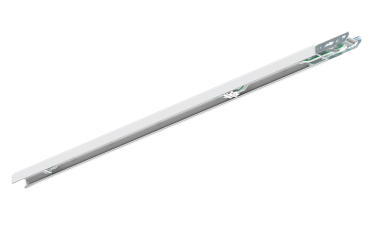

LUGTRACK SEAL belka nośna 1450 7x2,5mm2 IP54
080241.0000.102
 biały
080243.0000.102
 czarny
LUGTRACK SEAL belka nośna 1450 11x2,5mm2 IP54
080241.0000.401
 biały
080243.0000.401
 czarny
LUGTRACK SEAL belka nośna 2025 7x2,5mm2 IP54
080241.0000.402
 biały
080243.0000.402
 czarny
LUGTRACK SEAL belka nośna 2025 11x2,5mm2 IP54
080241.0000.201
 biały
080243.0000.201
 czarny
LUGTRACK SEAL belka nośna 2900 7x2,5mm2 IP54
080241.0000.202
 biały
080243.0000.202
 czarny
LUGTRACK SEAL belka nośna 2900 11x2,5mm2 IP54
080241.0000.501
 biały
080243.0000.501
 czarny
LUGTRACK SEAL belka nośna 4050 7x2,5mm2 IP54
080241.0000.502
 biały
080243.0000.502
 czarny
LUGTRACK SEAL belka nośna 4050 11x2,5mm2 IP54
080241.0000.301
 biały
080243.0000.301
 czarny
LUGTRACK SEAL belka nośna 4350 7x2,5mm2 IP54
080241.0000.302
 biały
080243.0000.302
 czarny
LUGTRACK SEAL belka nośna 4350 11x2,5mm2 IP54
080241.0000.601
 biały
080243.0000.601
 czarny

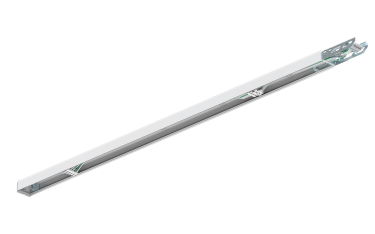

LUGTRACK SEAL belka początkowa 1450 7x2,5mm2 IP54
080241.0000.602
 biały
080243.0000.602
 czarny
LUGTRACK SEAL belka początkowa 1450 11x2,5mm2 IP54
080241.0000.701
 biały
080243.0000.701
 czarny

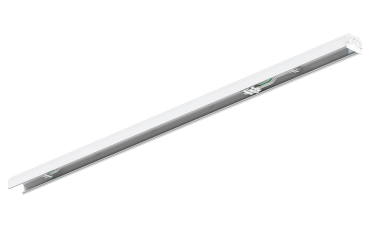

LUGTRACK SEAL belka końcowa 1450 7x2,5mm2 IP54
080241.0000.702
 biały
080243.0000.702
 czarny
LUGTRACK SEAL belka końcowa 1450 11x2,5mm2 IP54
150111.01598
 biały
150113.01599
 czarny
LUGTRACK SEAL maskownica 1450 IP54
150111.01600
 biały
150113.01601
 czarny
LUGTRACK SEAL maskownica 1450 IP54 z czujnikiem ruchu
150111.01602
 biały
150113.01603
 czarny
LUGTRACK SEAL maskownica 2025 IP54
150111.01604
 biały
150113.01605
 czarny
LUGTRACK SEAL maskownica 2025 IP54 z czujnikiem ruchu
150110.01606

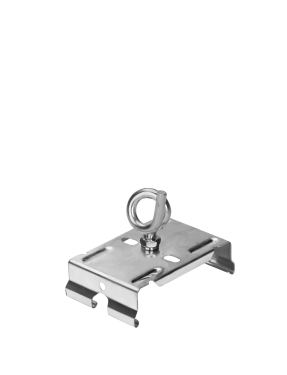

LUGTRACK SEAL uchwyt montażowy
150110.01608
LUGTRACK SEAL uchwyt montażowy LU02-N
150110.01607
LUGTRACK SEAL uchwyt montażowy LU01-C
150110.01609
LUGTRACK SEAL uchwyt montażowy LU01-D
