AVENIDA HERITAGE LENS LED
wersja P

Stylizowana oprawa parkowa, oparta o architekturę opraw AVENIDA LED i nawiązująca charakterem do klasycznych opraw dekoracyjnych. Spełnia wymagania projektu Rozświetlamy Polskę*.

Nowoczesny design

Niezawodność

Wysoka skuteczność do 153 lm/W

Zastosowanie

alejki spacerowe, chodniki, drogi, drogi osiedlowe, dworce, fasady, osiedla mieszkaniowe, parki, promenady, tereny publiczne

Dostępne na zamówienie

CLO, NTC, przedłużenie gwarancji do 10 lat, zabezpieczenie przeciwprzepięciowe 10kV, złącze NEMA, złącze ZHAGA

Zakres strumienia świetlnego

1850 - 7150 [lm]

Zróżnicowana temperatura barwowa

2200 - 4000 [K]

Dane mechaniczne

Montaż

na słupie ø60-76 mm, przy pomocy uchwytu (w komplecie)

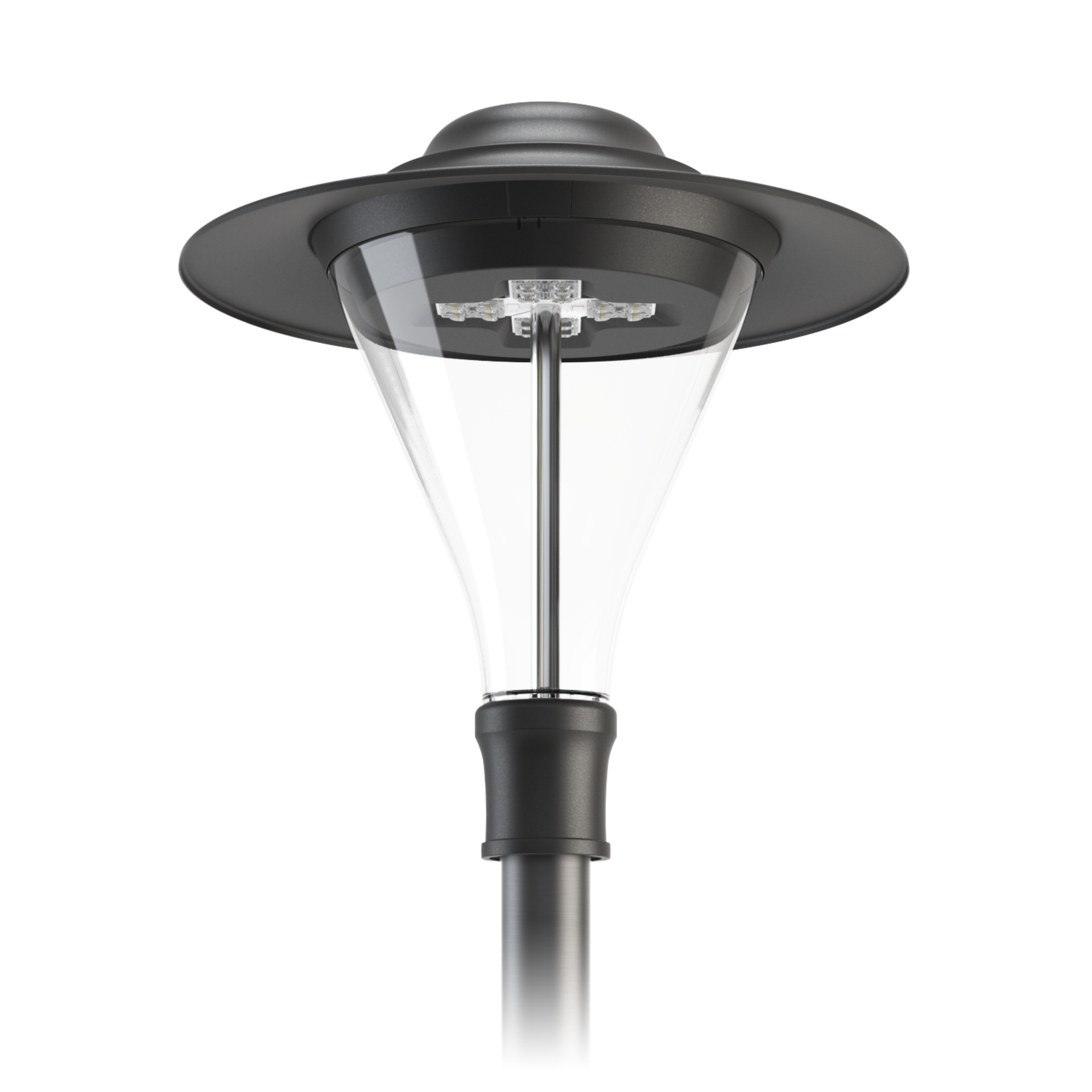

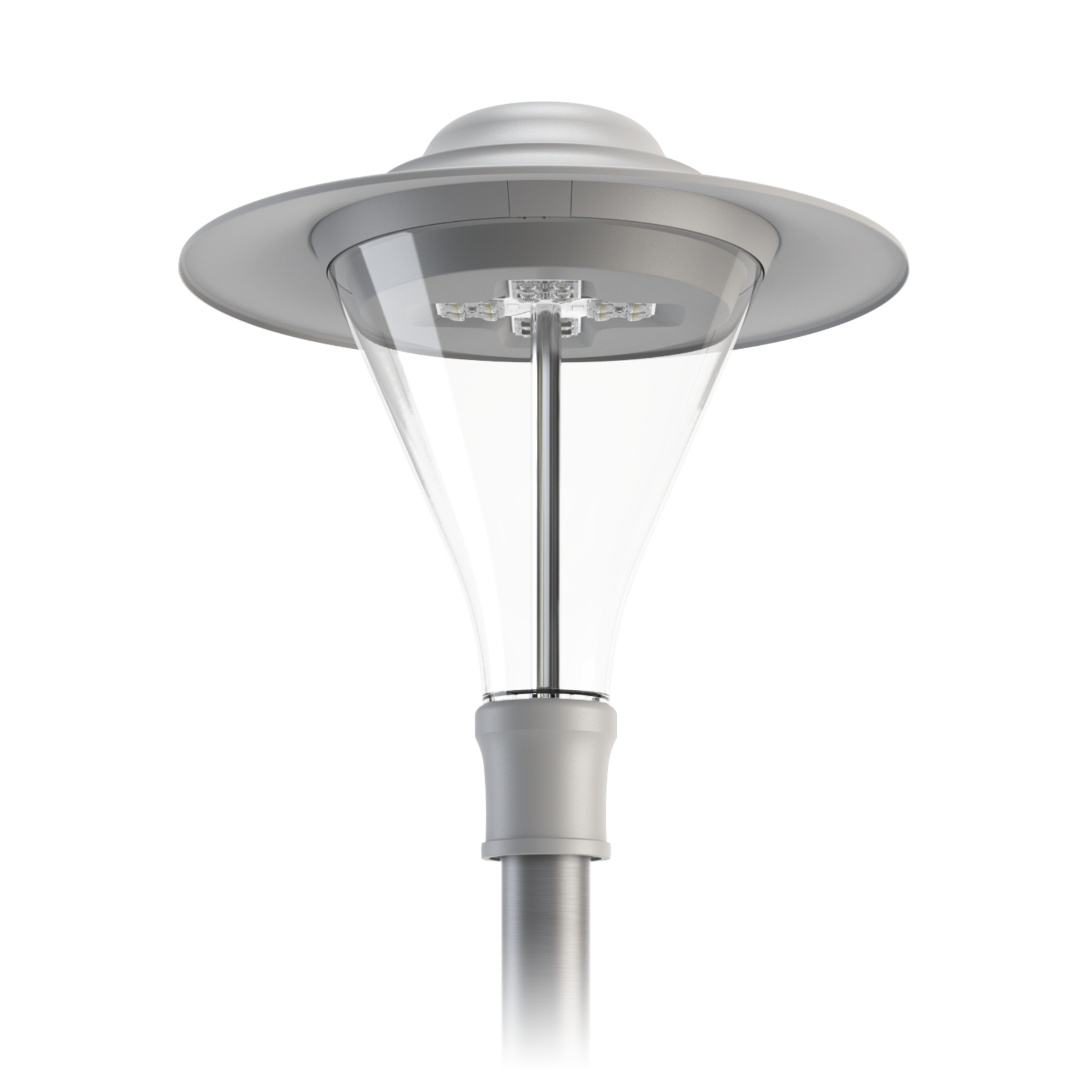

Kolor oprawy

grafit, szary

Zakres temperatury pracy [°C]

-40 ... +45, -40 ... +50, -40 ... +55

RAL

7035

Obudowa

aluminium wtryskiwane wysokociśnieniowo

Powierzchnia boczna eksponowana na wiatr

0,111 m²

Typ

AVENIDA HERITAGE LENS LED P - optyki O18, O19, O20, O21, Żywotność LED: (L90B10) 100 000, AVENIDA HERITAGE LENS LED P - optyki O22, O23, O24, O25, Żywotność LED: (L90B10) 100 000

Dane elektryczne

Zasilanie

220-240V 50/60Hz

Zawiera źródło światła

tak

Moc oprawy [W]

18 - 48

Prąd wyjściowy [mA]

600, 700

Rodzaj osprzętu

DALI, ED

Źródło światła

LED

Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)

Dane optyczne

Rozsył światła

symetryczny-eliptyczny

Sposób świecenia

bezpośredni

Typ optyki

O18 - do stref pieszych, O19 - do terenów rekreacyjnych, O20 - do parków i parkingów, O21 - do ścieżek rowerowych, O22 - do stref pieszych, O23 - do terenów rekreacyjnych, O24 - do parków i parkingów, O25 - do ścieżek rowerowych

Klosz

poliwęglan

Temperatura barwowa [K]

2200, 2700, 3000, 4000

CRI/Ra

>70

Kroki MacAdama

ULOR / DLOR

1,8/98,2, 1,9/98,1, 1,9/98,2, 2,1/97,9, 2,1/98, 2,2/97,8, 2,2/97,9, 2,3/97,7, 2,4/97,6, 2,4/97,7, 2,5/97,6, 2,7/97,3, 2,8/97,2, 2,8/97,3, 2,9/97,1, 2/98, 2/98,1, 3,1/97, 3,2/96,8, 3,3/96,8, 3,6/96,4, 3,6/96,5, 3,7/96,4, 3/97, 3/97,1

Strumień oprawy [lm]

1850 - 7150

Skuteczność [lm/W]

97 - 153

Grupa ryzyka fotobiologicznego

RG0

SVM

≤0,4

PstLM

≤1

Ilość diod LED

16, 32

Dane ogólne

Informacje dodatkowe

grupa ryzyka fotobiologicznego RG0; oprawa jest wyposażona w przewód, który nie może być wystawiony na działanie promieniowania UV

Uwagi

słup nie stanowi części oprawy

Żywotność LED [h]

(L90B10) 100 000

Żywotność L90B10

100 000 h

Gwarancja

5 lat

Wymiary

Wymiary [mm] LxH	Ilość na palecie	Ilość w opakowaniu	Masa netto [kg]
561x570	12	1	6.15

Kod	Rodzaj osprzętu	Typ optyki	Moc oprawy [W]	Strumień oprawy [lm]	Skuteczność [lm/W]	Temperatura barwowa [K]	CRI/Ra	ULOR / DLOR	Zakres temperatury pracy [°C]
130332.3L012.011	DALI	O18 - do stref pieszych	18	2350	131	3000	>70	2,3/97,7	-40 ... +55
130332.3L012.021	DALI	O19 - do terenów rekreacyjnych	18	2300	128	3000	>70	1,8/98,2	-40 ... +55
130332.3L012.031	DALI	O20 - do parków i parkingów	18	2400	133	3000	>70	3,2/96,8	-40 ... +55
130332.3L012.041	DALI	O21 - do ścieżek rowerowych	18	2300	128	3000	>70	1,8/98,2	-40 ... +55
130332.3L022.011	DALI	O18 - do stref pieszych	18	2550	142	4000	>70	2,3/97,7	-40 ... +55
130332.3L022.021	DALI	O19 - do terenów rekreacyjnych	18	2500	139	4000	>70	1,8/98,2	-40 ... +55
130332.3L022.031	DALI	O20 - do parków i parkingów	18	2650	147	4000	>70	3,2/96,8	-40 ... +55
130332.3L022.041	DALI	O21 - do ścieżek rowerowych	18	2500	139	4000	>70	1,8/98,2	-40 ... +55
130332.3L042.011	DALI	O18 - do stref pieszych	25	3250	130	3000	>70	2,3/97,7	-40 ... +55
130332.3L042.021	DALI	O19 - do terenów rekreacyjnych	25	3200	128	3000	>70	1,9/98,1	-40 ... +55

* Dotyczy opraw wyposażonych w złącze Zhaga, zgodnie ze standardem ZD4i oraz posiadających certyfikaty ENEC i ENEC+.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonym stopniu zasolenia. Jeśli jest wymagane przystosowanie oprawy do pracy w takim środowisku, prosimy o kontakt z naszym Departamentem Handlowym, w celu potwierdzenia możliwości użycia dodatkowej powłoki ochronnej.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
