SAVA
wersja M

Modułowa oprawa uliczna w dwóch rozmiarach korpusu o podwyższonej funkcjonalności serwisowej, umożliwiająca beznarzędziową wymianę modułu świetlnego wraz z zasilaczem. Przeznaczona do profesjonalnego oświetlenia różnorodnych miejskich przestrzeni aplikacyjnych. Spełnia wymagania projektu Rozświetlamy Polskę*.





Wysoka skuteczność do 169 lm/W
Możliwość sterowania natężeniem oświetlenia
Nowoczesny design
Niezawodność

Zastosowanie

alejki spacerowe, drogi, drogi gminne, drogi miejskie, drogi osiedlowe, dworce, oświetlenie obszarowe, parkingi, place zabaw, promenady, tereny publiczne

Dostępne na zamówienie

CLO, DIM 1..10V, NTC, czujnik zmierzchu, przedłużenie gwarancji do 10 lat, wersja o podwyższonej odporności korozyjnej zgodna z klasą C5, złącze NEMA, złącze ZHAGA

Zakres strumienia świetlnego

1200 - 15600 [lm]

Zróżnicowana temperatura barwowa

2200 - 4000 [K]

Dane mechaniczne

Montaż
na słupie ø48-76mm, na wysięgniku ø48-76mm, przy pomocy uchwytów (do zamówienia osobno)
Kolor oprawy
grafit
Zakres temperatury pracy
-40 ... +50, -40 ... +55
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0.063 m²
Typ
Wersja M - Optyka O1, O2, O3, O4, O5, O6, O7, Wersja M - Optyka O8, O9, O10, O11, O12, O13, O14, O15, O16, O17, O18, O19

Dane elektryczne

Sprawność zasilacza
≤93%
Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
11 - 102
Prąd wyjściowy [mA]
200, 300, 500, 550, 700
Rodzaj osprzętu
ED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
7 - 18
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
12 - 28
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
19 - 44

Dane optyczne

Sposób świecenia
bezpośredni
Typ optyki
O1 - do oświetlenia drogowego, O10 - do oświetlenia drogowego, O11 - do oświetlenia drogowego, O12 - do oświetlenia drogowego, O13 - do oświetlenia drogowego, O14 - do oświetlenia drogowego, O15 - do oświetlenia drogowego, O16 - do oświetlenia drogowego, O17 - do oświetlenia drogowego, O18 - do oświetlenia drogowego, O19 - do oświetlenia drogowego, O2 - do oświetlenia drogowego, O3 - do oświetlenia drogowego, O4 - do oświetlenia drogowego, O5 - do oświetlenia drogowego, O6 - do oświetlenia drogowego, O7 - do oświetlenia drogowego, O8 - do oświetlenia drogowego, O9 - do oświetlenia drogowego
Klosz
szyba hartowana
Temperatura barwowa [K]
2200, 2700, 3000, 4000
CRI/Ra
70
Kroki MacAdama
3
ULOR / DLOR
0% / 100%
Strumień oprawy [lm]
1200 - 15600
Skuteczność [lm/W]
99 - 169
Grupa ryzyka fotobiologicznego
RG0, RG1
Ilość diod LED
16, 24, 36, 48

Dane ogólne

Wyposażenie dodatkowe
dodatkowe zabezpieczenie antykorozyjne (rozszerzenie indeksu: .985)
Uwagi
słup ani wysięgnik nie stanowią części oprawy; uchwyt montażowy w formie akcesorium, zamawiany osobno
Żywotność L90B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] WxH Ilość na palecie Ilość w opakowaniu Masa netto [kg]
521x165 20 1 9.4
X

Dostępne warianty

Kod
Temperatura barwowa [K]
2200
2700
3000
4000
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Sposób montażu
na słupie ø48-76mm
na wysięgniku ø48-76mm
przy pomocy uchwytów (do zamówienia osobno)
Typ optyki
O1 - do oświetlenia drogowego
O10 - do oświetlenia drogowego
O11 - do oświetlenia drogowego
O12 - do oświetlenia drogowego
O13 - do oświetlenia drogowego
O14 - do oświetlenia drogowego
O15 - do oświetlenia drogowego
O16 - do oświetlenia drogowego
O17 - do oświetlenia drogowego
O18 - do oświetlenia drogowego
O19 - do oświetlenia drogowego
O2 - do oświetlenia drogowego
O3 - do oświetlenia drogowego
O4 - do oświetlenia drogowego
O5 - do oświetlenia drogowego
O6 - do oświetlenia drogowego
O7 - do oświetlenia drogowego
O8 - do oświetlenia drogowego
O9 - do oświetlenia drogowego
(DarkSky)
nie
tak
Wyczyść filtry
Porównaj Kod Klasa ochronności Typ optyki Rodzaj osprzętu Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] CRI/Ra Zakres temperatury pracy (DarkSky)
130695.5L012.010 II O1 - do oświetlenia drogowego ED 40 5500 138 2200 70 -40 ... +55 tak
130695.5L012.020 II O2 - do oświetlenia drogowego ED 40 5550 139 2200 70 -40 ... +55 tak
130695.5L012.030 II O3 - do oświetlenia drogowego ED 40 5500 138 2200 70 -40 ... +55 tak
130695.5L012.040 II O4 - do oświetlenia drogowego ED 40 5350 134 2200 70 -40 ... +55 tak
130695.5L012.050 II O5 - do oświetlenia drogowego ED 40 5450 136 2200 70 -40 ... +55 tak
130695.5L012.060 II O6 - do oświetlenia drogowego ED 40 5600 140 2200 70 -40 ... +55 tak
130695.5L012.070 II O7 - do oświetlenia drogowego ED 40 5600 140 2200 70 -40 ... +55 tak
130695.5L022.010 II O1 - do oświetlenia drogowego ED 40 5900 148 2700 70 -40 ... +55 tak
130695.5L022.020 II O2 - do oświetlenia drogowego ED 40 5950 149 2700 70 -40 ... +55 tak
130695.5L022.030 II O3 - do oświetlenia drogowego ED 40 5900 148 2700 70 -40 ... +55 tak
Porównaj zaznaczone
Pokazano 10 / 456
Pokaż wszystkie

* Dotyczy opraw wyposażonych w złącze Zhaga, zgodnie ze standardem ZD4i oraz posiadających certyfikaty ENEC i ENEC+.
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonej kategorii korozyjności. Zastosowanie oprawy do pracy w środowisku, dla którego wymagane jest dodatkowe zabezpieczenie antykorozyjne, wymaga zastosowania indeksu z rozszerzeniem .985 (na zamówienie).
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
Pobierz Materiały
Zaznacz i pobierz materiały, którymi jesteś zainteresowany
Do pobrania
Karta katalogowa
Deklaracje i certyfikaty
Krzywe światłości
Instrukcja montażu
Pobierz zaznaczone
CUSTOMIZACJA - NASZA OPRAWA PO TWOJEMU
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
custom
Customizacja
Bespoke - Opracujmy Projekt Wspólnie
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
bespoke
Bespoke
Akcesoria
150175.01304

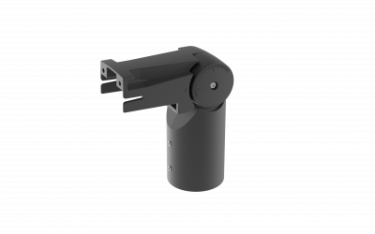

SAVA Uchwyt regulowany ø60/48mm grafit
150175.01356
SAVA Uchwyt regulowany ø60/48mm 20° DarkSky grafit
150175.01305
SAVA Uchwyt regulowany ø76mm grafit
150175.01357
SAVA Uchwyt regulowany ø76mm 20° DarkSky grafit
150175.01390
SAVA M pokrywa dolna pod przesłonę grafit
150175.01391
SAVA M przesłona tylna/przednia grafit
