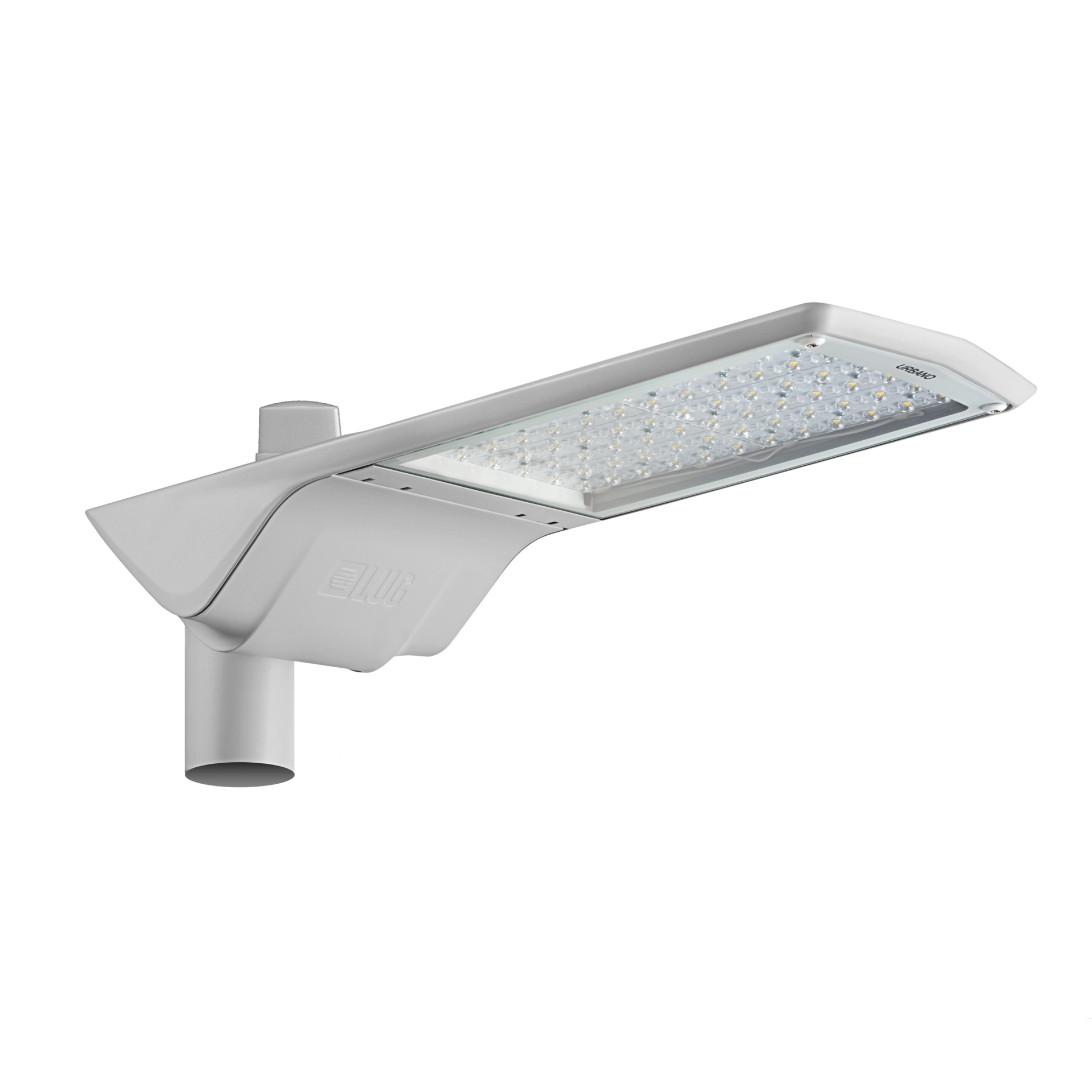

URBANO TWILIGHT LED
Oprawa uliczna w nowoczesnej formie na źródła światła LED. Oprawa z czujnikiem zmierzchu.



Wysoka skuteczność do 123 lm/W
Możliwość sterowania natężeniem oświetlenia
Nowoczesny design
Prosty jednoosobowy montaż
Niezawodność

Zastosowanie

autostrady, drogi ekspresowe, drogi gminne, drogi miejskie, drogi osiedlowe, oświetlenie obszarowe

Dostępne na zamówienie

CLO, DALI, DIM 1..10V, NTC, przedłużenie gwarancji do 10 lat, zabezpieczenie przeciwprzepięciowe 10kV

Zakres strumienia świetlnego

12050 - 22900 [lm]

Zróżnicowana temperatura barwowa

4000 - 5700 [K]

Dane mechaniczne

Montaż

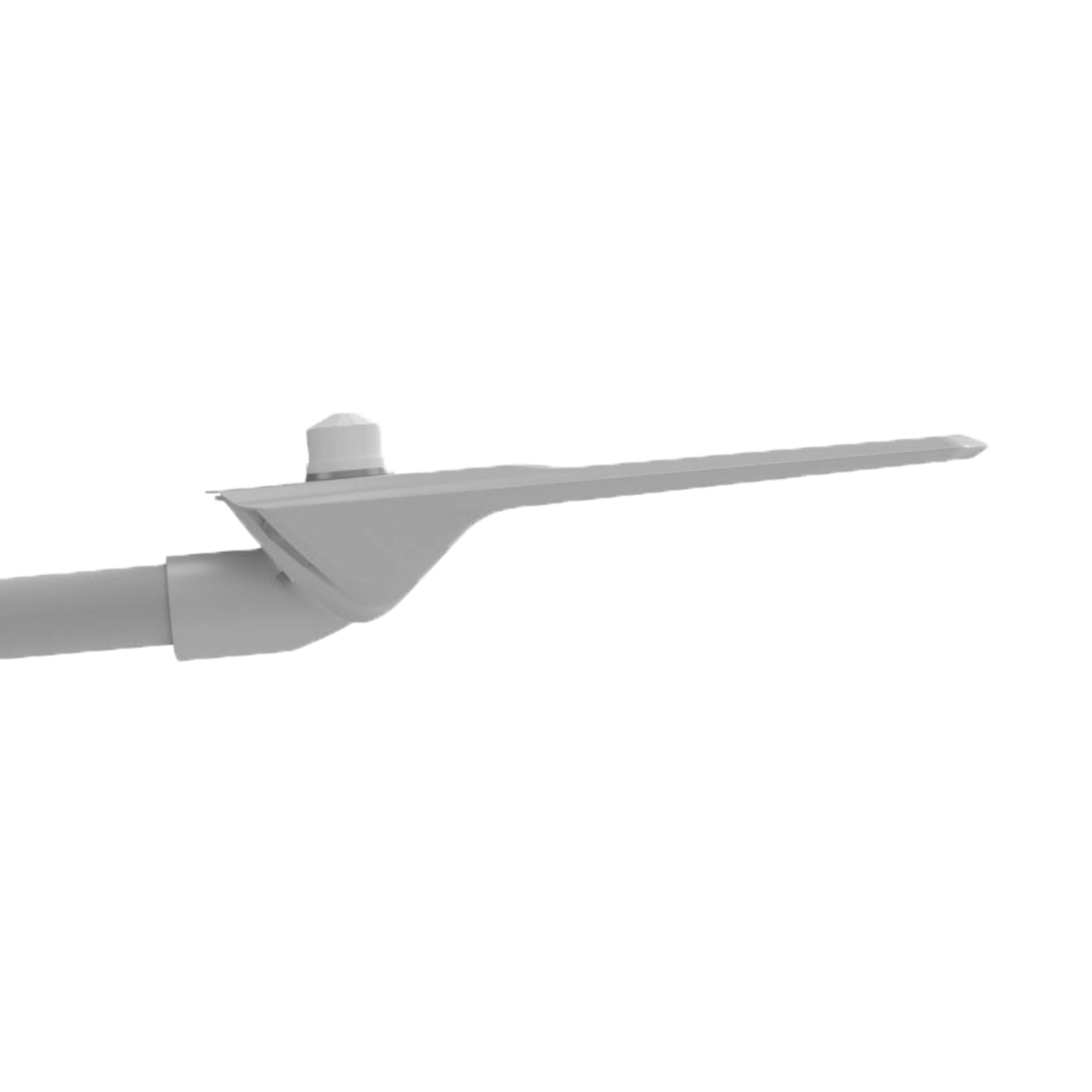

na słupie ø60-76mm, na wysięgniku ø60-76mm
Kolor oprawy
grafit, szary
Zakres temperatury pracy
-40 ... +35, -40 ... +50, -40 ... +55
RAL
7035
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0.054 m²
Typ

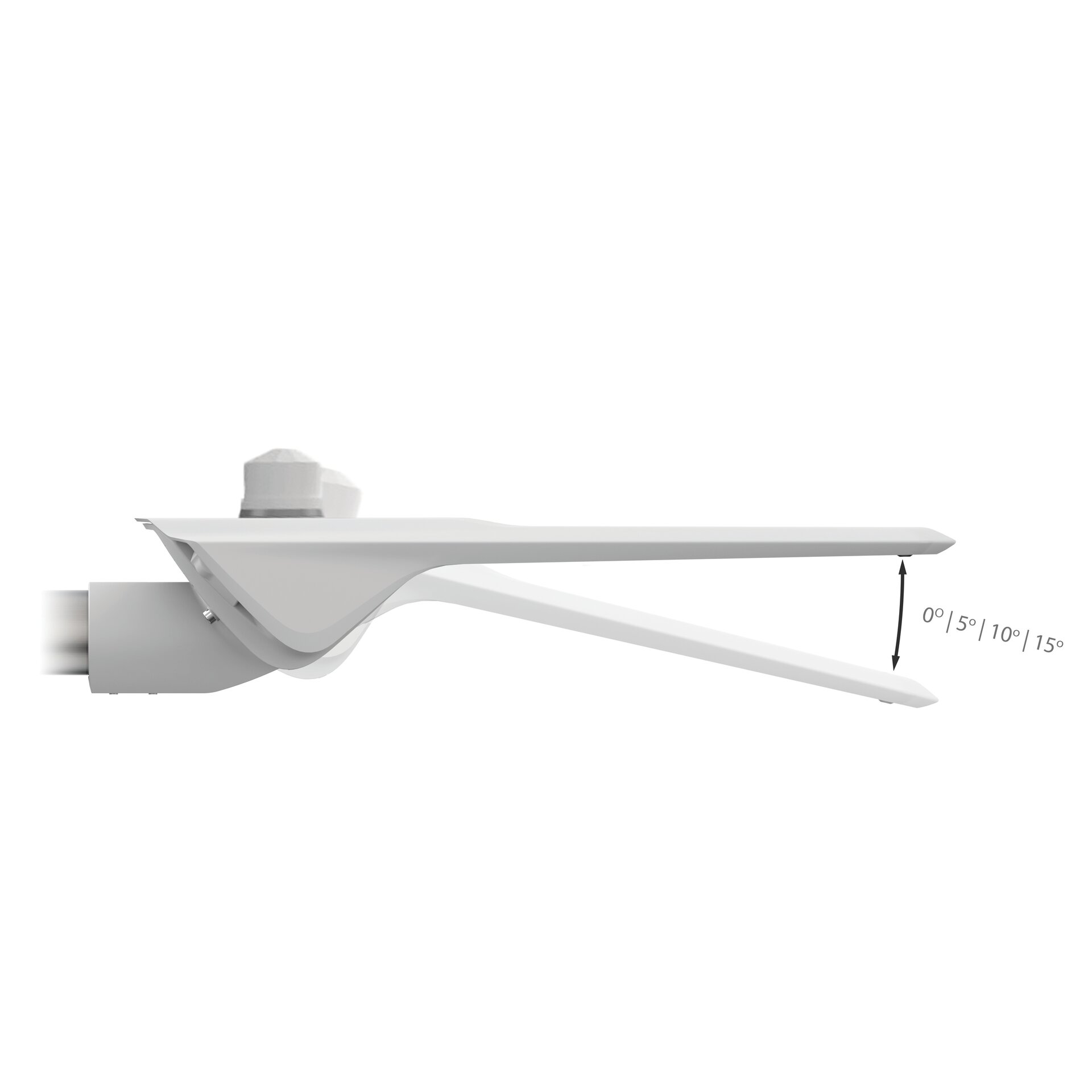

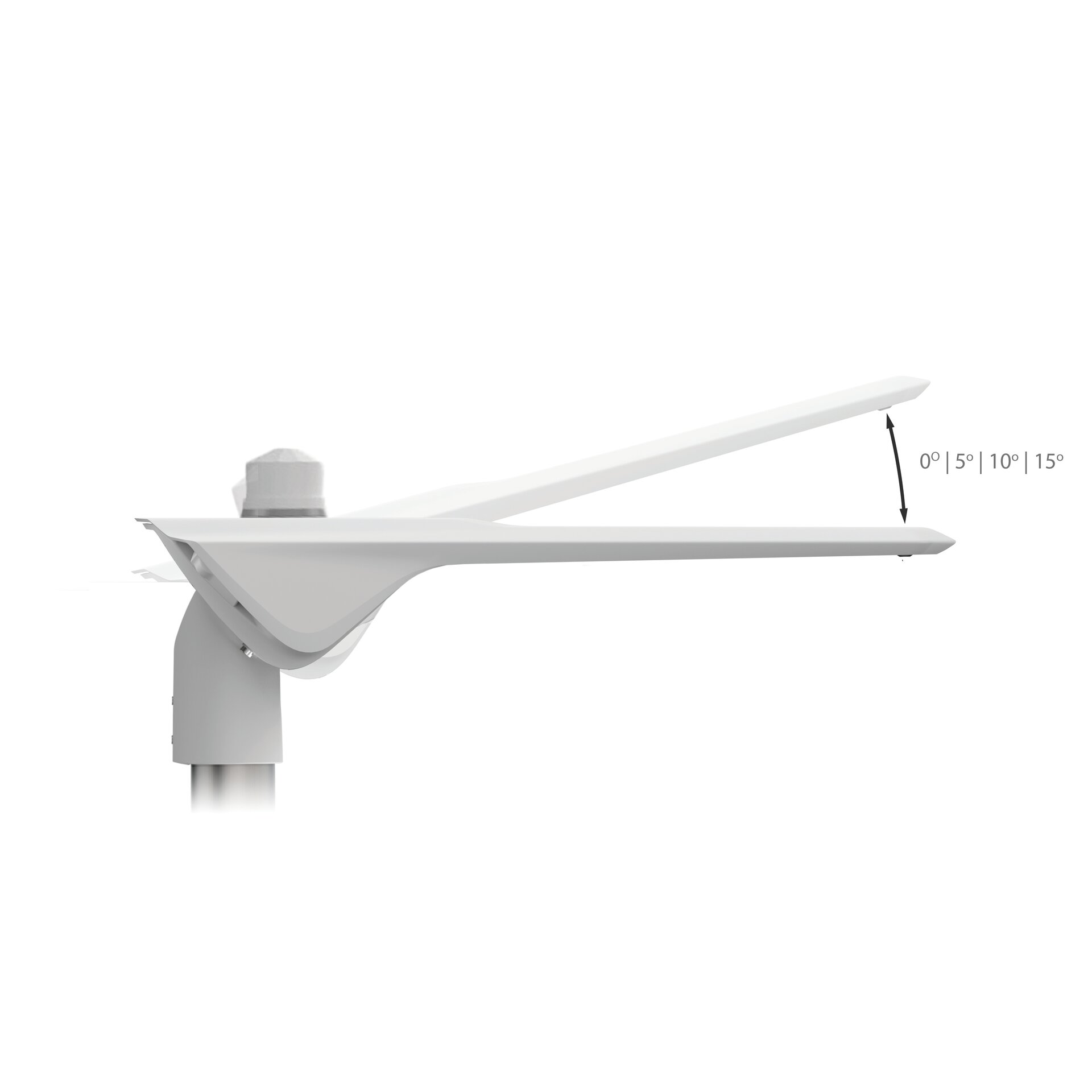

Regulacja -15° ... 0°, Regulacja 0° ... +15°

Dane elektryczne

Sprawność zasilacza
≤93%
Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
103 - 200
Prąd wyjściowy [mA]
700, 1050
Rodzaj osprzętu
ED, czujnik zmierzchu, złącze NEMA
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
2 - 5
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
4 - 8

Dane optyczne

Sposób świecenia
bezpośredni
Typ optyki
O1 - do autostrad, O2 - do dróg ekspresowych, O3 - do dróg gminnych, O4 - do dróg miejskich, O5 - do dróg osiedlowych, O7 - do oświetlenia obszarowego, O8 - do dróg miejskich i gminnych
Klosz
szyba hartowana
Temperatura barwowa [K]
4000, 5700
CRI/Ra
>70
ULOR / DLOR
0% / 100%
Strumień oprawy [lm]
12050 - 22900
Skuteczność [lm/W]
111 - 123
Ilość diod LED
24, 72

Dane ogólne

Informacje dodatkowe
Regulacja pochylenia co 5°, złącze nożowe (dla I klasy ochronności), dostęp do komory zasilacza bez użycia narzędzi. Możliwość zastosowania w oprawie jednego lub większej ilości zasilaczy.
Uwagi
słup ani wysięgnik nie stanowią części oprawy
Żywotność L90B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxH Ilość na palecie Ilość w opakowaniu Masa netto [kg]
730x295x217 24 1 11
730x295x217 24 1 11.2
730x295x217 24 1 12.4
X

Dostępne warianty

Kod
Temperatura barwowa [K]
4000
5700
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
ED
czujnik zmierzchu
złącze NEMA
Sposób montażu
na słupie ø60-76mm
na wysięgniku ø60-76mm
Kolor oprawy
grafit
szary
Typ optyki
O1 - do autostrad
O2 - do dróg ekspresowych
O3 - do dróg gminnych
O4 - do dróg miejskich
O5 - do dróg osiedlowych
O7 - do oświetlenia obszarowego
O8 - do dróg miejskich i gminnych
Klasa ochronności
I
II
Wyczyść filtry
Porównaj Kod Rodzaj osprzętu Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] CRI/Ra Typ optyki Kolor oprawy Zakres temperatury pracy Klasa ochronności
130192.5L05.11.986 ED, złącze NEMA, czujnik zmierzchu 103 12400 120 4000 >70 O1 - do autostrad szary -40 ... +55 I
130192.5L05.111.986 ED, złącze NEMA, czujnik zmierzchu 103 12400 120 4000 >70 O1 - do autostrad szary -40 ... +55 I
130192.5L05.12.986 ED, złącze NEMA, czujnik zmierzchu 103 12250 119 4000 >70 O2 - do dróg ekspresowych szary -40 ... +55 I
130192.5L05.121.986 ED, złącze NEMA, czujnik zmierzchu 103 12250 119 4000 >70 O2 - do dróg ekspresowych szary -40 ... +55 I
130192.5L05.13.986 ED, złącze NEMA, czujnik zmierzchu 103 12050 117 4000 >70 O3 - do dróg gminnych szary -40 ... +55 I
130192.5L05.131.986 ED, złącze NEMA, czujnik zmierzchu 103 12050 117 4000 >70 O3 - do dróg gminnych szary -40 ... +55 I
130192.5L05.14.986 ED, złącze NEMA, czujnik zmierzchu 103 12150 118 4000 >70 O4 - do dróg miejskich szary -40 ... +55 I
130192.5L05.141.986 ED, złącze NEMA, czujnik zmierzchu 103 12150 118 4000 >70 O4 - do dróg miejskich szary -40 ... +55 I
130192.5L05.15.986 ED, złącze NEMA, czujnik zmierzchu 103 12250 119 4000 >70 O5 - do dróg osiedlowych szary -40 ... +55 I
130192.5L05.151.986 ED, złącze NEMA, czujnik zmierzchu 103 12250 119 4000 >70 O5 - do dróg osiedlowych szary -40 ... +55 I
Porównaj zaznaczone
Pokazano 10 / 280
Pokaż wszystkie

Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonym stopniu zasolenia. Jeśli jest wymagane przystosowanie oprawy do pracy w takim środowisku, prosimy o kontakt z naszym Departamentem Handlowym, w celu potwierdzenia możliwości użycia dodatkowej powłoki ochronnej.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
